三倍频电源发生器使用方法

来源：www.whmoen.com    更新时间：2020-08-25

三倍频电源发生器使用方法：

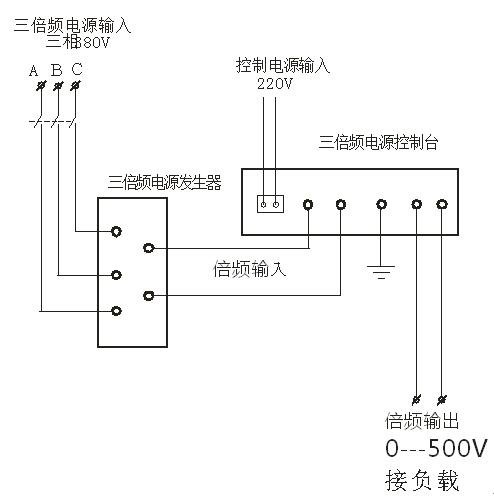

三倍频电源发生器为分体式设备。即三倍频电源发生器和三倍频控制装置，并设有过滤保护，电流表、三倍频输出、电压表，以进行监视和便于使用，其控制装置背面板上接线柱如下图所示（按接线图将本装置接入线路中，注意设备接地）

１、接通电源，合上空气开关，则控制装置绿色指示灯亮。
２、将调压器回零，启动红色按钮，则三倍频电源发生器通电运行，调压器等待升压。
３、将调压器调压至试验所需电压值且严密监视控制装置中的电流和电压值，并作好详细记录。
４、如在试验过程中，被试品出现匝间、层间或段间、相间绝缘击穿现象，则控制回路中试验电流增大，继电器可立即跳闸，断电。
５、三倍频电源发生器试验完毕，将调压器退回零位。
