三倍频感应耐压仪

厂家简介
    武汉摩恩提供三倍频感应耐压仪厂家价格、三倍频感应耐压仪厂家报价，产品选型，技术支持，三倍频感应耐压仪是利用磁路的饱和特性，取出谐波中分量zui大的三次谐波电压，作为发生器的电源，对感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验；以考核线圈的绝缘强度、耐压水平。

三倍频感应耐压仪厂家结构
  由三相五柱变压器（或三台单相变压器、单相调压器、电抗器）及控制部分组成。根据用户要求，外形可为整体式，也可为分体推移式。

三倍频感应耐压仪厂家用途
1.广泛用于对电压互感器作倍频感应耐压试验；
2.对电力变压器进行分相的倍频感应耐压试验；
3.对其它感应线圈式的电气产品作倍频感应耐压试验。

整体式三倍频电源发生器（三倍频感应耐压仪）

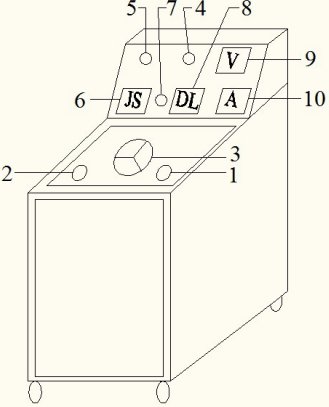

（一）外形示意图

1  启动按钮（绿色）
2  停止按钮（红色）
3  调压器手柄
4  电源指示灯（绿色）
5  工作指示灯（红色）
6  时间继电器

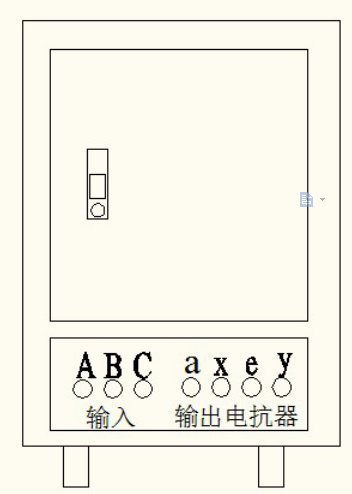

（二）背面图

A、B、C----三相电源输入（50HZ）
A、x----单相0-500V（输出150HZ）
e、y----补偿电抗器

三倍频感应耐压仪操作步骤
1．本装置空载试验
将三相380V电源直接接在装置背面的“A、B、C”输入端子。试验方法与分体式三倍频电源发生器的空载试验方法相同。
2．负载试验
（1）将三相380V电源直接接在装置背面“A、B、C”输入端子：将被试品的两端分别与背面“a、x”输出端子相连接；接好接地线；
（2）接通电源，将调压器手柄回至零位处，电源指示灯（绿灯）亮；按下红色按钮，接触器合上，工作指示灯(红灯)亮；
（3）顺时针均匀旋转调压器手柄，并密切注视输出电压表，当升到所需电压值时，打开计时开关，（时间继电器按试验要求设定为040），开始计耐压时间；
（4）如无异常情况出现，40秒后听到计时声音，立即反向旋转调压器手柄至零位；按上红色停止按钮，接触器断电，工作批示灯灭，绿色信号灯亮，此时应迅速切断输入三相电源，试验完毕。


三倍频感应耐压仪厂家使用条件
1．海拔高度：≤3000M；
2．环境温度：-10℃- +40℃；
3．相对湿度：＜95%；
4．使用场地：无蒸汽、腐蚀性气体及易燃易爆性介质。

三倍频感应耐压仪厂家产品成套性

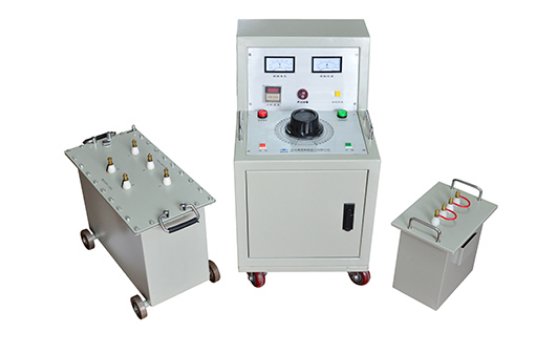

1．分体式三倍频电源发生器：
（1）三倍频电源发生器             1台
（2）配套控制箱                   1台
（3）电抗器                       1台
2．整体式三倍频电源发生器：
  三倍频电源发生器                 1套
