工频无局放试验变压器成套装置
-试验变压器简介
MEYD、TDM系列轻型油浸式试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。TDM(G)系列轻型交直流高压试验变压器是在MEYD(G)系列试验变压器的基础上按照国家标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。
工频无局放试验变压器成套装置（图片仅做参考，请以实物图为准）
MEYD、TDM系列轻型油浸式试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构图见图2。

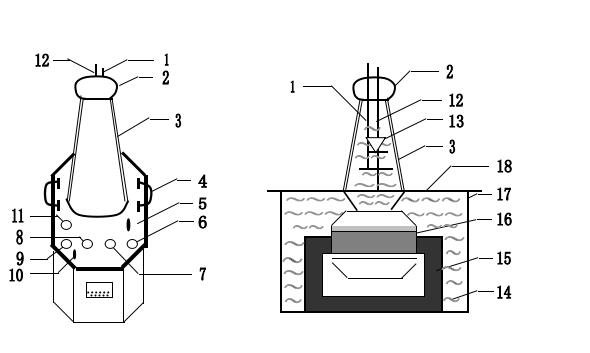

图1：单台MEYD(G)、TDM(G)试验 图2：单台试验变压器内部结构图
变压器外部结构示意图
1—短路杆D 2—均压球 3—高压套管 4—变压器提手
5—油阀 6、7—次压输入a、x 8、9—测量端子E、F 10—变压器外壳接地端
11—高压尾X
12—高压输出A 13—高压硅堆 14—变压器油
15—铁芯 16—次低压绕组 17—测量绕组 18—二次高压绕组
在MEYD(G)、TDM(G)试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。MEYD(G)系列中无高压硅堆。
工频无局放试验变压器成套装置-配套产品
1、操作系统：
操作箱 容量：1kVA~5kVA 输入电压：0.22kV
操作台 容量：10kVA~300kVA 输入电压：0.22kV 0.38kV
2、保护式数字微安表 QSA
3、阻容式交直流分压器 FRC—50、100、150、200kV
4、高压直流放电棒 FZ—70、140、210kV
5、高压硅堆 2DL—150、300、450kV
6、绝缘支架 50、100、200、300kV
7、高压滤波电容 0.01μF~0.1μF，40~100kV
8、均压球
9、保护球隙 Q—50、100、150、200、250、500
10、标准试油杯 400ml
11、介质油杯
12、折叠式小推车 150、300型
13、水电阻
14、高压验电器 10、35kV
15、高压定相器 10、35、110、220kV
16、各种万用表、兆欧表及测试线
工频无局放试验变压器成套装置-试验变压器的容量选择
标称试验变压器容量Pn的确定公式：Pn=kVn 2ωCt×10-9
式中：Pn——标称试验变压器容量(kVA)
Vn——试验变压器的额定输出高压的有效值(kV)
k ——安全系数。k≥1，标称电压Vn≥1MV时，k=2；标称电压较低时，k值可取高一些。
Ct——被试品的电容量(pF)
ω——角频率，ω=2πf， f——试验电源的频率
被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：
简单的棒式或悬式绝缘子 几十微法
简单的分级套管 100~1000pF
电压互感器 200 ~ 500pF
电力变压器 〈 1000kVA ~1000pF
〉1000kVA 1000~10000pF
高压电力电缆和油浸纸绝缘 250~300pF/m
气体绝缘 ~60pF/m
封闭变电站，SF6气体绝缘 100~10000pF
对于不同的试验电压Vn，选择不同的(适当的)安全系数k。以下列出不同的Vn所选用的k值供参考。
Vn =50~100kV k = 4
Vn =150~300kV k = 3
Vn 〉300kV k = 2
