三倍频感应电压发生器

来源：www.whmoen.com    更新时间：2020-08-25

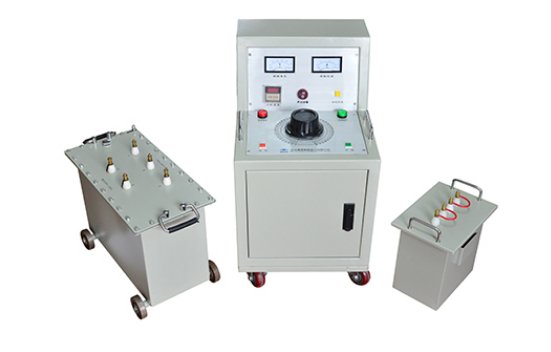

三倍频感应电压发生器

厂家简介
    武汉摩恩提供三倍频感应电压发生器厂家价格、三倍频感应电压发生器厂家报价，产品选型，技术支持，其操作简单、性能可靠、能较好地满足变压器、互感器感应耐压试验的需要。


    变压器、互感器、发电机、电动机等设备的感应耐压试验是保证该设备质量符合国家标准的一项重要试验。线圈绕组的匝间、层间、段间及相间绝缘的纵绝缘感应耐压试验，则是电气设备绝缘试验中的重要项目。基于纵绝缘试验中的特殊性，需要通过施加倍频电源装置，以提高绕组间绝缘的试验电压，从而达到耐压试验的目的。
  SFQ-81系列三倍频电源发生器是为满足上述要求而设计制造，经过广大用户使用证明：其操作简单、性能可靠、能较好地满足变压器、互感器感应耐压试验的需要。

三倍频感应电压发生器厂家产品技术参数：
输入电压：220V，50Hz
输出电压：50—500V（zui大750V），150Hz
          100—1000V（zui大1500V），150Hz
波  形：正弦波，失真度小于１％
容  量：1－1000KVA
负载特性：阻性、感性、容性均可

容 量KVA	输入电压(三相)	输出电压	输出电流	外形尺寸	质 量
5	220V	400V	20A	450×250×320	40kg
12	380V	560V	25A	490×260×335	78kg
24	380V	640V	30A	680×280×400	150kg

三倍频感应电压发生器厂家产品使用方法：

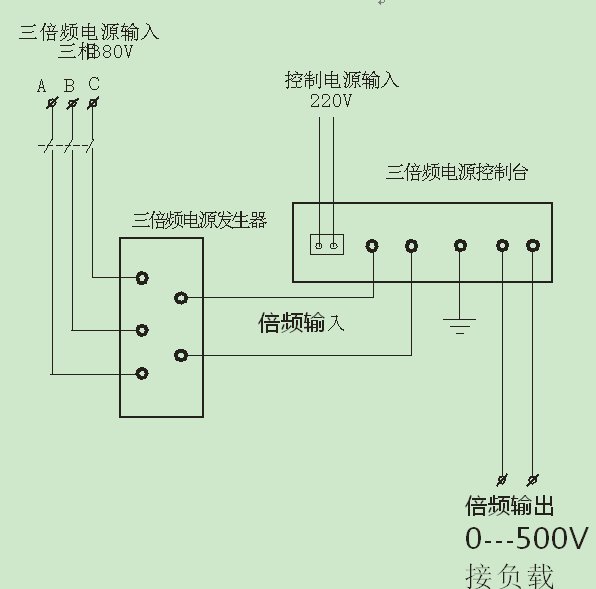

本装置为分体式设备。即三倍频电源发生器和三倍频控制装置，并设有过滤保护，电流表、三倍频输出、电压表，以进行监视和便于使用，其控制装置背面板上接线柱如下图所示（按接线图将本装置接入线路中，注意设备接地）

１、接通电源，合上空气开关，则控制装置绿色指示灯亮。
２、将调压器回零，启动红色按钮，则三倍频电源发生器通电运行，调压器等待升压。
３、将调压器调压至试验所需电压值且严密监视控制装置中的电流和电压值，并作好详细记录。
４、如在试验过程中，被试品出现匝间、层间或段间、相间绝缘击穿现象，则控制回路中试验电流增大，继电器可立即跳闸，断电。
５、试验完毕，将调压器退回零位。
