电容电流测试仪

来源：www.whmoen.com    更新时间：2020-12-16

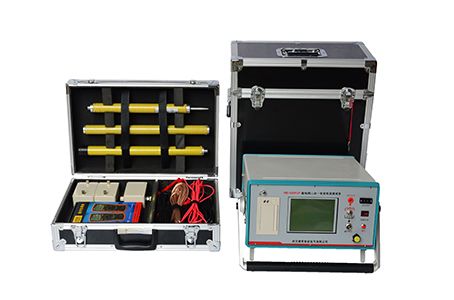

电容电流测试仪

概述
我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时，应装设消弧线圈以补偿电容电流，这就要求对配网的电容电流进行测量以做决定。
另外，配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压，为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振，也必须准确测量配电网的对地电容值。
该电容电流测试仪，既可测量系统平衡时的电容电流，也可测量系统不平衡时的电容电流。
系统平衡时，电容电流测试仪从PT开口三角处注入微弱的异频信号，所以既不会对继电保护和PT本身产生任何影响，又避开了50Hz干扰信号，同时测试仪的输出端可以耐受100V的交流电压，若测量时系统有单相接地故障发生，亦不会损坏PT和测试仪，因而无需做特别的安全措施，使这项工作变得安全、简单、快捷。
系统不平衡时，在做好安全措施前提下，电容电流测试仪从系统中性点取样测量，，简单方便。
电容电流测试仪采用大屏幕液晶显示，中文菜单，操作非常简便，且体积小、重量轻，便于携带进行户外作业，接线简单，测试速度快，数据准确，大大减轻了试验人员的劳动强度，提高了工作效率。


电容电流测试仪技术指标
1、测量范围及精度

项 目	6kV系统	10kV系统	35kV系统
量  程	三相对地总电容Cx≤120uF即  Ic≤250A
	≤130A  即Cx≤120μF	≤250A  即Cx≤120μF	≤250A  即Cx≤120μF
精  度	当≤10 A即3μf≤ Cx≤9μF ±(读数×10%±5个字)	当≤10 A即3μf≤ Cx≤9μF ±(读数×10%±5个字)	当≤10 A即3μf≤ Cx≤9μF ±(读数×10%±5个字)
	当10A≤Ic≤130A 即9μF＜Cx≤120μF ±(读数×5%±5个字)	当10A≤Ic≤130A 即9μF＜Cx≤120μF ±(读数×5%±5个字)	当10A≤Ic≤130A 即9μF＜Cx≤120μF ±(读数×5%±5个字)

2、工作温度：-10～50℃
3、相对湿度：≤90%
4、工作电源：AC 220V ± 10%    50 Hz ± 1%
5、外形尺寸：460mm×245 mm×425mm（主机箱）
             580mm×300 mm×150mm（附件箱）
6、仪器重量：15 kg（主机箱）  7.2 kg（附件箱）

电容电流测试仪面板介绍

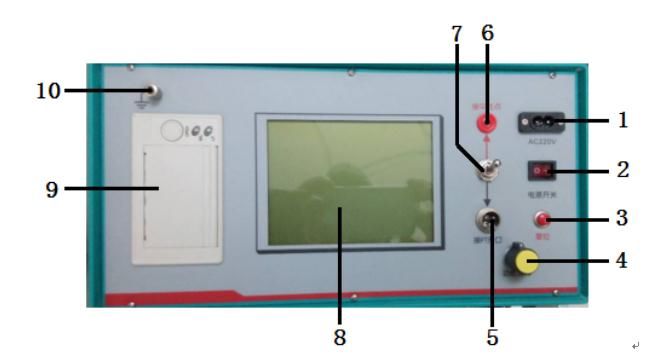

图 1面板介绍
1：AC220V电源插座
2：电源开关
3：复位按钮
4：旋转鼠标
5：开口三角输出接口
6.  中性点接口
7：测量方式选择开关
8：液晶屏
9：打印机
10：接地桩
