无线绝缘子分布电压测试仪

来源：www.whmoen.com    更新时间：2020-12-14

ME-15N

无线绝缘子分布电压测试仪

（以下简称绝缘子测试仪）是在本公司原有绝缘子测试仪的基础上，根据客户实际使用、现场测试等情况以及客户提出的要求，在我开发人员投入大量时间和精力的研究中而开发出来的新型产品，并且通过了大量的现场检验，符合国家DL/T626-1997标准。ME-15N无线绝缘子分布电压测试仪用于测试35~1000KV悬式绝缘子或实验室检测悬式绝缘子的分布电压值，能有效地发现绝缘子内部的隐蔽故障，提高了电网系统运行的可靠性，也提高了线路工作人员进行带电测试的工作效率。无线绝缘子分布电压测试仪具有体积小﹑重量轻﹑使用简单﹑携带方便等特点，配用的绝缘杆选用兵工企业生产的三球牌高压防潮绝缘杆，具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘等特点。绝缘杆的材质特性及耐压见表一﹑表二。


无线绝缘子分布电压测试仪工作原理
无线绝缘子分布电压测试仪由发射装置测量工作中的单片绝缘子两端的电位差，经过内部的高压电阻分压，将电位差信号输入到内部采集电路，由A/D转换器转换为数字信号，经数字电路编码处理后发射出去。接收装置收到后，经数字电路解码转换为数字信号，zui后由液晶屏显示出电压值。如果测得某一片绝缘子的电位差为O时，则该片绝缘子为零值绝缘子。如果测得某一片绝缘子的电位差为标准值（见附表）的50%时，说明该片绝缘子为劣化绝缘子。根据所测的数据绘制绝缘子分布电压曲线，用来进一步确认判断劣化绝缘子。

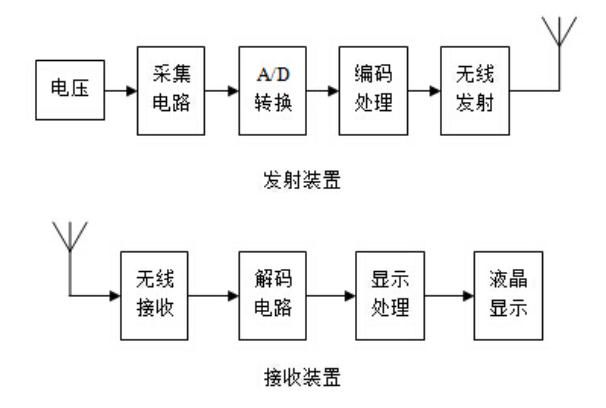

原理结构示意图如下：


无线绝缘子分布电压测试仪技术指标
1﹑使用温度：0℃~40℃2﹑储存温度：-10℃~50℃
3﹑相对湿度：＜85%
4﹑电压等级：35~1000KV
5﹑测量范围：1~40KV
6﹑内部分压电阻：≥500MΩ
7﹑测量精度：1级
8﹑工作电流：＜15mA（发射装置）
＜50mA（接收装置）
9﹑zui远传输距离：100米
10﹑供    电：发射和接收各有一个7.4V可充锂电池
11﹑充电时间：约一个小时
12﹑工作时间：充满电持续工作24小时以上
13﹑配用绝缘杆：6米伸缩绝缘杆（可定制）

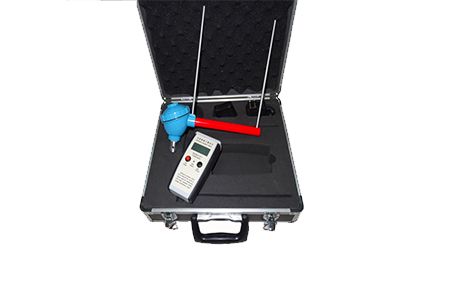

14﹑无线绝缘子分布电压测试仪铝合金箱尺寸：370mm×310mm×115mm

无线绝缘子分布电压测试仪使用方法
1﹑在测量前旋转打开发射装置的上盖，轻按开关，电源开后，信号灯闪烁，发射测量正常工作。盖好上盖。
2﹑接上伸缩绝缘杆，将绝缘杆拉出，手握绝缘杆，不要超过扶手限位的标记。
3﹑测量时，将两个电压探头接触正在工作中的单片绝缘子的两端。电压探头A一定要放在绝缘子电压高的那一端即接近高压线那一端，电压探头B要放在绝缘子电压低的那一端或接地端。只有这样测量的数据误差zui小。
4﹑轻按接收装置的电源开关，液晶显示屏有显示，说明接收装置正常工作。
5﹑当发射装置有信号发过来，接收装置首先识别是不是配对的代码，如不是配对代码，接收端不接收信号，信号指示灯不闪烁。当识别接收到相配对的代码，信号指示灯开始闪烁，液晶显示屏显示测量值，单位为千伏。
6﹑使用完毕，关闭装置的电源，收好等待下次使用。
7﹑无线绝缘子分布电压测试仪在使用中，如果发射或接收装置显示低电压，并不影响使用，可以继续使用。请在下次使用前充电。
8﹑充电时，请将充电器插入220V交流电源，电压输出插头插入装置的充电插孔。充电器上的指示灯为红色时，表示正在充电；为绿色时，表示充电已满。一般充电时间为一个小时，长时间充电不会损坏装置和充电器。
