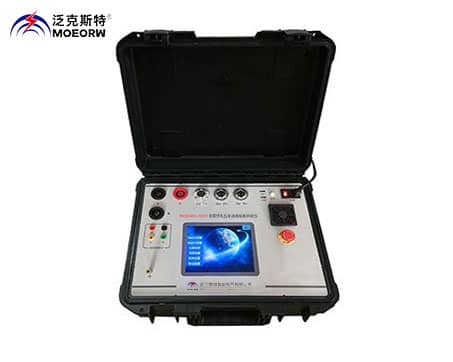

电容式电压互感器现场测试仪
产品用途
对于电容式电压互感器现场进行误差校验时，测试接线复杂，所需的设备种类繁多，而且设备都很笨重，现场搬运非常困难。电容式电压互感器现场测试仪（校验仪）(以下简称测试仪)具有在低电压情况下测量出高电压工作情况下的实际误差，单台设备即可满足现场电容式电压互感器误差的测量。可以覆盖 6KV/100V、6KV/ 3 /100V/ 3 、10KV/100V、10KV/ 3 /100V/ 3 、35KV/100V、35V/ 3 /100V/ 3 、110kV/100V、110kV/ 3 /100V/ 3 、220kV/100V
以及 220kV/ 3 /100V / 3 变比的电容式电压互感器的测量。仪器在设计时引
入了一些新的思想，采用了异频电源技术、通用平台技术、电压仿真负荷、内部高准确度电压互感器和自升压电源等。使用户在使用该仪器时感到更加方便、快捷、高效。并且仪器采用 WINCE 系统，人性化彩色触摸屏操作，人机界面直观、方便。
◆电容式电压互感器现场测试仪主要特点
1.无需升压源、标准互感器、负荷箱，采用了电压互感器负荷曲线外推法原理，单台仪器即可实现现场测试电容式电压互感器（CVT）的 20%、50%、80%、100%、120%的满载和轻载负荷下的比差和角差。测试结果完全满足国家互感器检定规程.
2.单台仪器即可完成测量 CVT 的电容分压比、分压电容、中间 PT 变比、中间电压、直流电阻等
3.具有极性、变比、接线检查功能。
4.一次接线完成全部测试，提高工作效率，避免操作失误对人身及仪器的损伤，确保安全。
5.具有测试速度快、处理信息量多和存储容量大（可存储百万条数据） 的特点。内存为 16G,可以存储百万组数据。
6.测试仪采用了变频技术、数字化处理，现场抗干扰能力强。
7.测试过程zui大电压不超过 4KV，并采取各种保护措施，确保人身安全及设备安全、可靠。
8.测试过程操作简单。
9.仪器采用WINCE 系统，人性化彩色触摸屏操作，同时也可使用鼠标操作仪器，人机界面直观、方便。
10.仪器具备双 USB 通讯口，可将仪器内部数据导入 U 盘极大的方便现场数据管理。同时也可使用鼠标操作仪器。
11.仪器内附接线图，简单、直观，现场使用对照接线即可保证一次性正确完成测试接线，减少准备工作时间。
◆电容式电压互感器现场测试仪技术参数
1.环境条件：
温度：（5~40）C 相对湿度：<80%（25C）
海拨高度：<4500m 电源频率：500.5Hz
2.被测电压互感器类型：电容式电压互感器
3.误差测量准确度：0.05%
4.分压比测量准确度：0.5%
5.分压电容测量准确度：2%
6.直流电阻测量准确度：0-0.1Ω 3%
0.1-50 1%
7.内部标准电压互感器部分：
a、变比范围：
6KV/100V、 6KV/ 3 /100V/ 3
10KV/100V、 10KV/ 3 /100V/ 3
35KV/100V、 35KV/ 3 /100V/ 3
110KV/100V、 110KV / 3 /100V/ 3
220KV/100V、 220KV/ 3 /100V / 3
b、准确度等级： 0.02%
8.校验仪检定部分：
电压范围：0-100V （百分表误差 0.5%） 比差：0.001%-3% （100V）
角差：0.00′-50′（100V）
误差： X=(2%×X+2%×Y2 个字)
Y=(2%×X+2%×Y2 个字)
导纳：0.1mS-99.9mS
误差：X=(2%×X+2%×Y2 个字)
Y=(2%×X+2%×Y2 个字)
9．外形尺寸（mm）：496*394*185 mm
10．重量（Kg）:14.0
