有载调压开关测试仪

来源：www.whmoen.com    更新时间：2020-09-03

有载调压开关测试仪

简介：

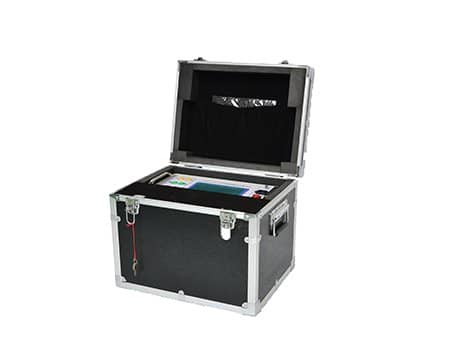

MEBYC-JS有载调压开关测试仪是采用交流法测试变压器有载调压开关过渡特性的专用设备。测量有载开关过渡特性的唯一目的是检查有载开关过渡过程是否平稳连续，是否有弹跳和断点故障。对一种测试方法和测试设备的评价标准在于是否更加有效的解决实际问题，是否操作简易方便，是否能清晰准确发现故障隐患。传统的直流测量法由于大电感对直流电的迟滞作用使得过渡波形很难真实反映开关切换的过渡过程，交流测量法的关键是怎样通过zui直观简单的波形准确有效的发现问题。MEBYC-JS采用本公司独创的三路同步交流测量法，内置本公司独创的低失真智能稳压稳流交流电源，用三路同步交流电流波形描述有载开关过渡过程，更加准确真实的反映有载调压开关切换过渡特性，波形简单清晰，过渡过程一目了然，故障判断简易准确，是有载调压开关测试的理想设备。MEBYC-JS是直流法和交流法集于一体的综合测试仪，其中直流法测量部分参见使用说明书。

有载调压开关测试仪主要功能与特点：
1.采用本公司独创的三路同步交流测量法，三相波形差异对比一目了然。
2.内置本公司独创的低失真智能稳压稳流交流电源，有效减小了仪器体积重量。
3.波形简单清晰，故障判断简易准确，即使开关轻微抖动波形反映都清晰可见。
4.能准确捕获有载开关切换动作，详细记录并真实再现有载开关过渡过程。
5.交流测试采样速度高，存储数据量大，可记录三相开关动作前40ms后200ms过渡波形。
6.可用于各种单相、三相，带绕组、不带绕组有载调压开关测试。
7.采用7寸彩色触摸液晶屏，全部汉字菜单及操作提示，接线操作简单方便。
8.内置大容量存储器，可储存150次测量波形，可随时查看历史数据。
9.可用Ｕ盘导出测试数据，以便用计算机进行分析和记录。
10.具有RS232接口，可连接计算机进行测试、存储、打印、查询、数据分析。

有载调压开关测试仪主要技术指标：
1.交流采样分辨度：40μs
2.zui大波形记录长度：240ms
3.阻抗测量范围： 0～300Ω
4.电流输出范围： AC 0～130mA×3
5.电压输出范围： AC 0～14V
6.工作温度：-10～40℃
7.环境湿度：10%～85%
8.体    积：350×260×160mm
9.重    量：5kg (不包括测试线)
