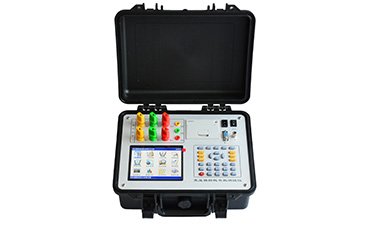

变压器空负载损耗测试仪

变压器空负载损耗测试仪是我公司精心开发、研制的专门用于变压器空载、负载参数和零序阻抗参数测量的高精度仪器。它可对各种变压器的空载电流、空载损耗、短路损耗、阻抗电压、谐波含量、畸变率等一系列参数可进行精密的测量。
该变压器空负载损耗测试仪具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕图形式真彩色液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

变压器空负载损耗测试仪功能特点
1、可测量各种类型的变压器的空载电流、空载损耗、阻抗电压、负载损耗、零序阻抗。
2、可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位。
3、可测量三相电压、三相电流、平均电压、平均电流、两相有功功率（因采用两功率表法，在此只显示A、C两相的功率）、总功率。
4、可测量各相电压和电流的2－42次谐波的含量以及各个信号的总畸变率（谐波失真度）。
5、可显示各相电压和电流的实时波形，直观的显示出波形的畸变情况。
6、电压回路宽量限：电压zui大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。
7、大屏幕、全汉字菜单及操作提示实现友好的人机对话，导电橡胶按键使操作更简便，高亮度的真彩色液晶显示，可适应冬夏各季。
8、用户可随时将测试的数据通过微型打印机将结果打印出来。
9、所有的测试结果可以记录的形式保存起来，以备查阅。
10、内置真时钟，可实时显示当前的日期和时间，在存储记录时可同时将试验时间存储下来。

变压器空负载损耗测试仪技术指标
1、输入特性
电压测量范围：0~750V 宽量限。
电流测量范围：0~5~100A内部全部自动切换量程。
2、准确度
电压：±0.2％
电流：±0.2％量程
功率：±0.5%（CosΦ>0.1），±1.0%（0.05<CosΦ<0.1）
3、工作温度
工作温度：－10℃~ +40℃
4、工作电源
工作电源：交流160V~265V
5、绝缘
⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
       ⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。
6、体积：32cm×24cm×13cm
7、重量：3Kg
