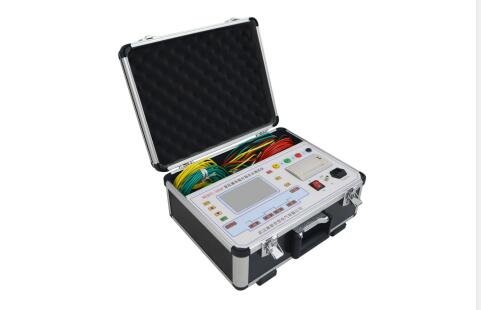

变压器有载开关测试仪

厂家简介
  武汉摩恩提供变压器有载开关测试仪厂家价格、变压器有载开关测试仪厂家报价，产品选型，技术支持，是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。



变压器有载开关测试仪厂家功能特点
电力变压器有载开关测试仪，是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制，通过特殊设计的测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量。用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。
该仪器具有对所测数据进行分析、存贮、打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。
电力变压器有载开关测试仪有以下几种优点：
--光线示波器功能
仪器分三通道可同时记录A、B、C三相，仪器可自动捕捉和显示过渡过程中过渡电阻及时间跳变的过程。不受天气影响，功能远比光线示波器优越。
--较强的综合能力
在一台仪器内可实现对有载分接开关各种参数的测量。如开关选择、切换全过程中有无开断点、过渡波形、过渡时间、过渡电阻、三相同期性等。配合各功能按键，可分析波形中的各时间段的时间及阻值。
--打印输出。仪器配有一台面板式前换纸型高速打印机。
--具有良好的抗干扰性能。
全铝合金机箱和仪器内配有电源噪音滤波器及抗干扰电路，可在电源质量较差, 且有强电磁场干扰的现场进行可靠测量。


变压器有载开关测试仪厂家结构及面板说明


整个仪器由测量本体和标准行式打印机组成。其中测量本体采用独立机箱结构，具有抗震、防电磁干扰特性。仪器的操作面板如图1所示
1．打印机：本仪器采面版式前换纸SP-H4015PK型微型高速打印机，保证输出波形的精细平滑和测试结果的清晰。
2．显示器：本仪器配有240×128点大屏幕点阵式液晶显示器，控制器为T6963C，通过专用并行口与单片机相连，用于显示仪器的功能菜单、测量结果、参数设置、故障指示、波形曲线等。
3．键盘:仪器设功能键9个，即打印、测试、处理、设置、确认、上移、下移、退出、相序选择。还有四组光标移动键。

变压器有载开关测试仪厂家主要技术指标及安全操作注意事项
为确保操作者和仪器的安全，生产厂提醒用户注意！
1.在使用仪器前一定要认真阅读本说明书；
2.仪器的操作者应具备一般电气设备或仪器的使用常识；
3.本仪器在环境温度-5℃～40℃，相对湿度≤80%范围内都能正常工作，但户外使用时应避免淋雨、阳光直射液晶显示屏；
4.电源插座上设有保护地线，请将插头插入带地线三眼插孔内。
5.仪器输出zui高电压24V，现场测试时先接好所有引线，再打开仪器电源；
6.5仪器换线夹时必须关闭电源，仪器可带线圈进行测量，但严禁带电测量；
7.不能将两组以上的线连在一起作为一路测量，不用的线要开路；
8.测试结束后，先关闭仪器再拆除所有接线；

变压器有载开关测试仪厂家主要技术指标：
①. 三相恒流源充电，充电电流：3A/1A档； 0.6A/0.2A档
②. 端口zui大电压：24V
③. 过渡电阻zui大量程：100Ω
④. 过渡电阻测量范围：1A档：0.4Ω～20Ω   0.2A档：10Ω～100Ω
⑤. 波形记录时间长度：300ms
⑥. 采样速率：30k
⑦. 时间分辨率：0.1ms
⑧. 电阻分辨率：0.1Ω
⑨. 准确度：过渡电阻：±5%读数±0.1Ω    过渡时间：±0.5%读数±0.2mS
⑩. 使用温度：-10～40℃    使用相对湿度：<85%RH

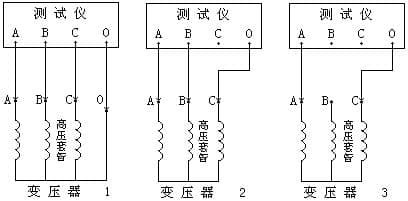

变压器有载开关测试仪厂家接线图

下列图形中介绍了三种接线方法。

变压器有载开关测试仪厂家阻值算法
第一种接线方法测量时得到的过渡电阻值为R1=R2=R
第二种接线方法测量时得到的过渡电阻值为R1/3≈R2/3≈R
第三种接线方法测量时得到的过渡电阻值为R1/2≈R2/2≈R
测试仪打印的数据中T4为过渡时间,T2为桥接时间,T0为三相同期性。

变压器有载开关测试仪厂家随机附件
测试夹带10米测试线       4根
鳄鱼夹带1米测试线        4根
电源线                    1根
打印纸                    2卷
