无局放控制台

来源：www.whmoen.com    更新时间：2020-08-20

METC-20KVA智能控制台是无局放轻型高压试验变压器的配套设备，其性能优越，功能多，体积小，重量轻，具有使用可靠，外观美观，操作方便等特点。

二、

无局放控制台

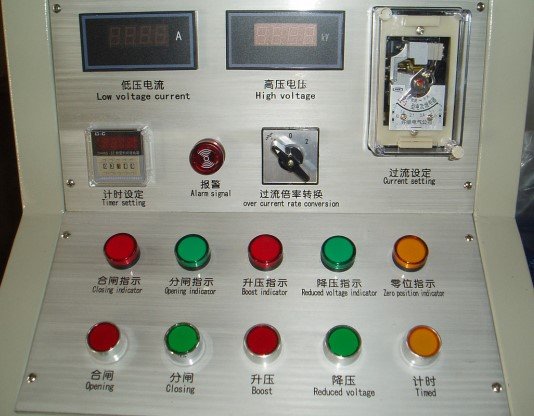

无局放控制台为箱式或台式结构，箱式为铝合金箱，台式为铁壳喷塑，所有电器元件均装在骨架上，便于安装和维修。
本报无局放控制台警装置电路简单，性能可靠，具有计时、声光同步报警功能。
三、无局放控制台使用方法
1、按照试验要求将操作箱、变压器、被试品连接好。
2、按照被试品正常试验所需电流大小和耐压时间，设定好过流继电器电流值，时间继电器时间值。
3、接入电源，绿灯亮，调压器自动回到零位。
4、按下启动按钮，一次主回路吸合，调压器受电。按升压按钮调压器开始升压，密切注意电压表的指示，当升到被试品规定的耐压值时，按下计时按钮并注意被试品的情况。
5、当耐压计时到时，操作箱自动发出报警声，此时调压器会自动回到零位，按下停止按钮和计时按钮，红灯灭，绿灯亮。试验即告完毕。
6、在升压或耐压近程中，如发生短路、闪络、击穿等过流时，过流继电器动作，切断主回路。此时调压器也会自动回到零位。
四、无局放控制台产品使用技术条件
1、容量：20KVA
2、工作电源：AC380V±50HZ
3、输出电压：0～430V
4、额定电流：50A
5、局 放 量：≤5pC
6、温    度：0℃～40℃
7、海拔高度：<1000m
8、相对湿度：<90%
9、工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和浸蚀性介质。
注：升压时要缓慢、均匀；降压时要迅速，不能直接关闭总电源，以免产生过电压，损坏设备。
