无局放耐压试验装置

来源：www.whmoen.com    更新时间：2020-08-21

无局放耐压试验装置

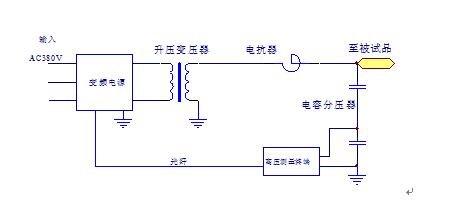

功能特点
l试验的等效性好。本装置输出即为正弦波，波形失真度小,波形畸变率 ＜3％。不同于其他类型的无局放源，脉宽调制型变频电源输出为方波，输出经过波形整形而成的正弦波。
l利用本装置试验过程中，不需要测量峰值。
l体积小、重量轻、搬运灵活、非常适合现场使用。
l操作简洁方便、接线简单。
l安全可靠，本装置内集合了多种保护。包括：放电击穿保护、过电压整定保护、输出短路保护、开机零位保护、桥臂放大回路保护、功率曲线保护等。当任何一种保护出现时，装置立即封锁试验电压输出，切断主回路电源，确保试验人员、被试品以及试验系统的安全。
l采用微机控制，输出稳定性好。本装置中的信号源由专用芯片产生，输出频率稳定性高，可以到达0.001Hz。同时输出电压由微机控制，保证输出电压的不稳定度＜1%。


无局放耐压试验装置保护部分
本装置集合了多种保护回路，确保无局放源在使用过程中试验人员和设备的安全。
l过电流保护，当进行试验时，发生出口短路。变频柜中快速地切断电源，并且在屏幕上提示“内部故障”，该过程在2微秒内完成。
l放电击穿保护，当被被试品发生放电击穿时。装置快速切断输出电压，同时断开电源。高压回路的负荷通过中间升压变压器来释放，不会产生过电压而影响其他设备。
l过压保护，本装置可以整定试验电压，防止外部原因引起的试验电压升高。当试验电压超过设定的数值，无局放源就自动切断回路，并且在屏幕上提示“超过过电压整定值”（需要在分压器上取电压信号）。
l设备内部保护，当设备内部器件发生损坏时，在直流回路上的IGBT快速关断，切断直流电源，然后切断交流电源，防止故障进一步扩展，并且屏幕上提示“内部故障”，整个过程在15微秒内完成。
l速断保护，当发生交流短路或者控制回路短路时。主电源开关是具有速断功能的空气开关，能够切断故障。
l开机零位保护，在启动无局放源时，输出端一直保持为零，无任何脉冲信号，无电压输出。
l防止误操作保护，在试验过程中启动本装置的任何按钮，在使用过程中不会对被试品有任何损伤。

无局放耐压试验装置一般使用条件
l海拔高度：≤2000m；
l环境温度： —10℃～40℃；
l相对湿度：≤90%；
l日照强度：0.1%W/cm2；
lzui大日温差：<25℃；
l无导电尘埃；
l无火灾及爆炸危险；
l不含有腐蚀金属和绝缘的气体存在；
l设有一个可靠接地点；
l放置位置倾斜度不大于5度；
l存放地点：户内；
l存放环境温度－20℃～40℃，相对湿度≤90%。

无局放耐压试验装置性能参数
l额定输入电压：单相交流380V±10%， 50Hz；
l单相输出；
l输出电压：0～350V；
l额定输出电流：0～43A；
l额定输出功率：15kW；
l频率调节范围：20～300Hz；
l频率调节精度：0.1Hz；
l频率稳定度：0.01Hz；
l满负载下连续工作时间：60分钟；
l输出波形：标准正弦波；
l输出电压波形畸变率:≤1%；
l输出电压不稳定度：≤1%；
l噪音水平：< 75dB。
