直流电源在线监测系统厂家

来源：www.whmoen.com    更新时间：2020-05-25

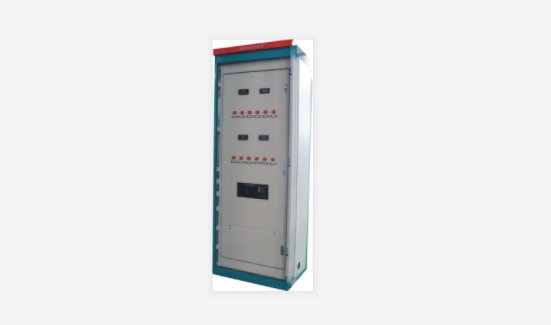

直流电源在线监测系统厂家简介
武汉摩恩提供便直流接地监测装置校验仪厂家价格，直流接地监测装置校验仪厂家报价，产品选型，技术支持，主要应用于发电厂、变电站或其他行业中的直流屏蓄电池组的电池监视,本监测仪提供对单体蓄电池和蓄电池组的多种状态监测的报警设定，对单体蓄电池和蓄电池组在各种条件下的状态实时监控，并提供报警指示


直流电源在线监测系统（以下简称监测仪）的主要功能是对蓄电池组的蓄电池提供监测和维护，提早发现并及时告警落后蓄电池，提高直流系统的安全性能。本产品主要应用于发电厂、变电站或其他行业中的直流屏蓄电池组的电池监视。本监测仪提供对单体蓄电池和蓄电池组的多种状态监测的报警设定，对单体蓄电池和蓄电池组在各种条件下的状态实时监控，并提供报警指示，干接点报警输出，在主站端提供强大的上位机监控软件，实时与PC机交换数据，实现遥测，遥控等远程服务功能。使用本监测仪可以使直流屏的蓄电池状态得以实时监测，能够及时发现失效电池，以保证直流屏的安全运行，提高系统的可靠性和自动化程度，可大大减少试验过程中繁琐的人工测量、手工记录等操作。本装置采用高速32位处理器，对采样信号进行即时分析和处理，检测准确、灵敏，能实时显示直流系统电压。人机界面采用嵌入式工控一体化方案，12.1寸TFT触摸式LCD，使得操作界面更加直观,友好。

直流电源在线监测系统厂家功能及技术特点
2.1测量功能
 提供zui多2组120节单体电池检测；
 提供zui多2组120节单体内阻检测；
提供2组电池总电压测量；
 提供2路环境温度监测；
 提供2路电流监测；
 提供2路稳压检测（可选）；
 提供2路稳流检测（可选）；

 提供2路纹波检测（可选）。

直流电源在线监测系统厂家通讯功能

配有标准RS-232和RS485接口，LAN以太网接口，方便接入电站自动化系统，能够满足电厂自动化和电力系统无人变电站的要求。

直流电源在线监测系统监控主界面

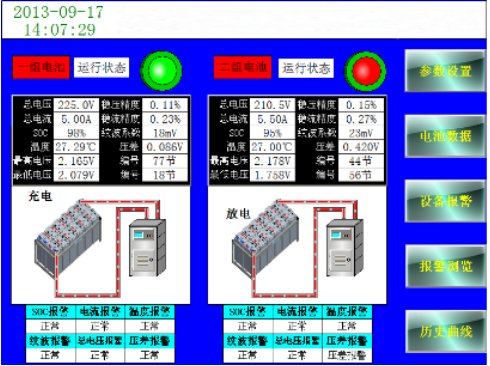

 图1 监控主界面
本界面同时提供2组蓄电池组的监控状态及相应数据显示。运行状态指示当前蓄电池组的告警状态，红色为告警，绿色为无告警，灰色为当前蓄电池组未上线。在本界面，用户可以方便对所监控的蓄电池组的运行状态，告警信息做一直观了解。


直流电源在线监测系统厂家参数设置范围：（表1）

报警内容	设置范围	报警内容	设置范围
电池节数	1-120（节）	电池容量	1—2000(AH)
SOC下限	0-100(%)	总电压上限	0.0-300.0（V）
总电压下限	0.0-300.0（V）	电压上限	1.500—3.000(V)
电压下限	1.500—3.000(V)	失效上限	0—3.000(V)
失效下限	0—3.000(V)	纹波上限	0—10000（mv）
压差上限	0.000—3.000（V）	电流上限	0.00—200.00（A）
内阻上限	0-65535(uΩ)	温度上限	-20.00—60.00（℃）
温度下限	-20.00—60.00（℃）
