交流窜入直流报警装置

来源：www.whmoen.com    更新时间：2020-12-16

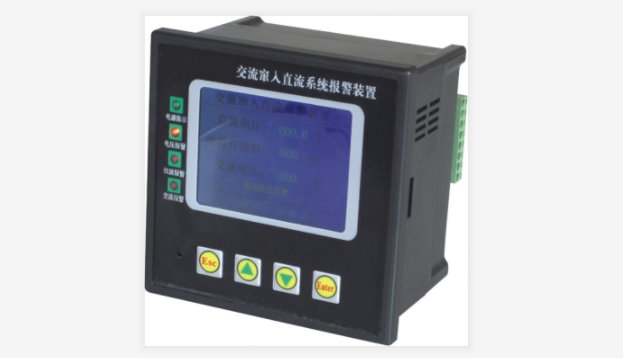

交流窜入直流报警装置

厂家简介
武汉摩恩提供便交流窜入直流报警装置厂家价格，交流窜入直流报警装置厂家报价，产品选型，技术支持，可以不改变原有直流接地巡检仪，对提高电网的安全运行于直流电源的可靠性起到了较大的作用，是一种提高电网自动化水平、确保安全运行及准确故障定位的理想智能化仪器。

针对国内多次发生交流窜入直流电源系统而发生的电网事故，2012年3月国家电网公司制定的《国家电网公司十八项电网重大反事故措施》中的第五项“防止变电站全停电及重要客户停电事故”中明确提出了在原有直流系统绝缘监测装置的基础上，要求增加交流窜入直流故障的测记和报警功能。我公司成功开发了交流电源窜入直流电源报警转正，本装置采用高速采样、交直流状态分析、信号隔离，实现了交流窜入报警和纹波测量等功能，满足电网安全运行的要求。
本装置可以不改变原有直流接地巡检仪，对提高电网的安全运行于直流电源的可靠性起到了较大的作用，是一种提高电网自动化水平、确保安全运行及准确故障定位的理想智能化仪器。

交流窜入直流报警装置厂家工作原理
交流窜入直流报警装置从测量内容区分，可分为三部分。
1交流窜入直流的监测和报警。交流串入直流监测的原理：交流电压检测回路，母线通过电容隔直流、差分运放、快速整流、滤波、高速AD，实时检测母线上的交流信号，并反馈至主芯片，若外部交流窜入电压大于所设定的信号保护门限值，通过声光报警及干接点输出报警相关信息，并记录保存本次报警相关信息：交流波形窜入直流时间、幅值、波形、相位等信息。
2 直流电压的监测。本装置通过对母线电压进行差分采样来实现对直流电压的监测。


交流窜入直流报警装置厂家主要功能特点
1  交流窜入直流报警装置采用Cortex-M3内核的STM32为主控芯片，集成度高，抗干扰能力强，运行速度快，功耗低。
2  操作界面基于菜单式的人性化设计，所有参数均可设置，所有报警均通过声光和干接点输出。
3  交流窜入直流报警装置提供串行数据通讯接口（RS485）和外部设备连接。
4  装置记录500条以上的事故报警信息和波形。
5  装置采用实时跟踪信息处理技术，解决了交流信号窜入直流故障的测记和报警，显示交流波形图和窜入时间。


交流窜入直流报警装置厂家技术指标
1  直流系统电压等级：220VDC/110VDC
2  装置工作电压：220VDC/AC±10%或110VDC/AC±10%
3  继电器接点电流：DC220/3A两组
4  直流电压测量范围：0-260VDC
5  交流窜入测量范围：10-260VAC
6  母线电压测量精度：±1%
7  交流窜入测量精度：±3%
8  交流反应时间小于1S
