直流电源系统绝缘监测装置厂家

来源：www.whmoen.com 更新时间：2019-12-03

直流电源系统绝缘监测装置厂家简介
武汉摩恩提供直流电源系统绝缘监测装置价格、直流电源系统绝缘监测装置厂家报价，产品选型，技术支持，本装置采用实时跟踪信息零处理技术，解决了交流信号窜入直流故障的测记和报警，是作为直流系统逐步改造提升的理想监察设备。

直流电源系统绝缘监测装置是在原有产品的基础上进行技术创新和提升，进一步提高装置的测量精度，完全消除现场分布电容干扰的影响。在性能指标的适应性、安装调试的快捷性及运行的可靠性和稳定性方面均处于国内领先水平。装置首次利用了信号相位锁定、超前校正及跟踪积木式结构等技术，从根本上解决了判断数据不全、误报漏报等弊病。且根据2012年12月国家电网公司制定的《国家电网公司十八项电网重大反事故措施》中的第五项“防止变电站全停及重要客户停电事故”中明确提出了原有的直流系统绝缘监测装置，要求增加交流窜直流故障的测记和报警功能。本装置采用实时跟踪信息零处理技术，解决了交流信号窜入直流故障的测记和报警，是作为直流系统逐步改造提升的理想监察设备。本产品完全符合国家能源局发布的《防止电力生产故障的25项待处理重点要求》。本产品广泛适用于电力、石化、冶金、邮电、铁路等行业发电厂及变电站，是一种提高电网自动化管理水平、确保安全运行及故障准确定位的理想智能仪器

直流电源系统绝缘监测装置厂家整机测量原理说明
根据直流系统的特殊性，本装置从测量内容区分，可分为六大部分：直流母线信息监测、直流分支回路查巡、直流纹波监测与报警、交流窜直流监测与保护、直流电源互窜监测与报警、防止继电保护误动处理监测。
2.1直流母线信息监测
2.1.1直流系统是不接地系统，利用了电桥平衡测量，分别从桥网络A和桥网络B读取X和Y两个直流中心对地电压值。

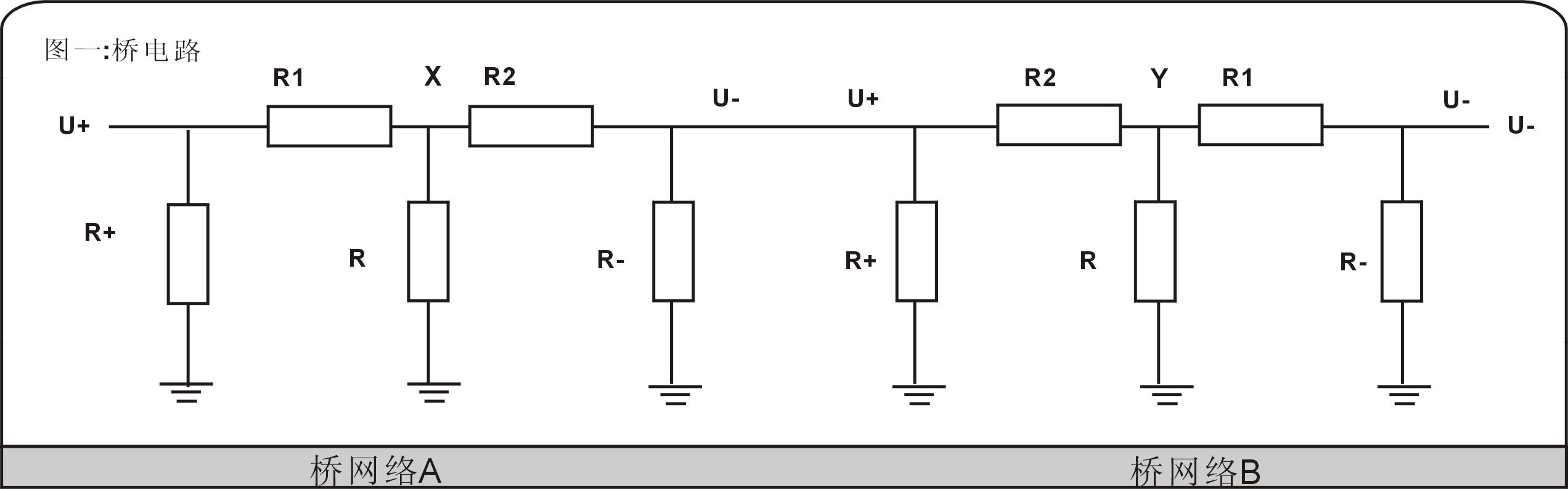

见图－
◎ U 为直流系统母线电压 ◎ U+为直流系统母线正极对地电压
◎ U－为直流系统母线负极对地电压 ◎ R+为直流系统母线正极对地电阻
◎ R－为直流系统母线负极对地电阻 ◎ X为电桥网络A直流中点对地电压
◎ Y为电桥网络B直流中点对地电压
直流母线信息监测

2.1.2根据电路基本原理分析，要准确求出正对地电阻R+和负对地电阻R－，必建立两组独立的电桥网络方程，将其联立求解，才能真正求出两个电阻R+和R－的电阻值。R1、R2、R分别组成电桥网络，R1≠R2为常量，我们充分利用两个不平衡桥网络A和网络桥B。可以导出绝缘电阻R+和R－仅与母线电压及测量值“X”与“Y”有关。经电脑编程分别计算出R+与R－的数值，同时也可以计算出母线正端对地电压U+与母线对地电压U－值。结构原理如图一所示。
还自动测量到：单极一点接地及绝缘降低；单极多点接地及绝缘降低；两极同支路同阻值接地及绝缘降低；两极同支路不同阻值接地及绝缘降低；两极不同支路同阻值接地及绝缘降低；两极不同支路不同阻值接地及绝缘降低等。

直流电源系统绝缘监测装置厂家装置自动补偿功能。
装置内置了平衡桥、检测桥、补偿桥，还设有防保护误动的低阻式电桥，高附式补偿电桥用来补偿直流电源正对地电压和负对地电压异常的修复补偿电桥避免“一点接地”时因检测桥投切造成“误动”。设置启动压差补偿功能，母线压差符合补偿范围时，进行补偿，并提示补偿前的实际压差。国内的仪器没有全程补偿，我们可以全程补偿。无论是高电阻，还是低电阻接地的都可以有自动补偿。

直流电源系统绝缘监测装置厂家功能特点
3.1、具有不同类型的交流窜直流电源故障报警与测记。完全满足国网公司新十八项反措中的要求。
3.2、交流窜直流电源故障时，具有时间、幅值、波形等信息的全面记录，容量大于10G，特别是波形记录的应用技术在同类产品中属国内首创。
3.3、直流与直流互窜或混线故障时，实现直流混线故障的定位、监测与报警。
3.4、直流电源中的纹波在线监测，大于预警值可以自动报警是目前国内同类产品中领先运用。
3.5、出现直流失地、接地、窜电、互窜等故障时，自动补偿、平衡、控制直流对地的电压，有效防止继电保护误动，杜绝直流故障引起的继电保护误动。
3.6、平衡桥与不平衡桥自动切换时电压波动范围小于10%，对直流电源安全运行起到积极作用。
3.7、自动巡检与不平衡桥具有五种启动方式，完全附合国网相关规定。
3.8、装置还具有故障方向和极性、阻值、时间、编号的记录和报警。
3.9、具备的掉电保护功能，完善的保护和控制功能。
3.10、通讯中断告警、延时断开故障支路、密码权限管理、适时报警、自动对时、故障信号解除等功能全面附合Q/GDW 1969—2013 标准规定的全部内容。

直流电源系统绝缘监测装置厂家技术性能指标
4.1 适应环境温度：-10℃～+55℃：湿度≤90％
4.2 大气压：80-110KPA；
4.3 直流系统电压等级：220Vdc、110Vdc、48Vdc、24Vdc；
4.4装置工作电压：220VAC±10%、220VDC±10％或110VAC±10％、110VDC±10％；
4.5 母线段数：二段
4.6 继电器接点电流：DC220V/3A
4.7 母线电压测量精度：±0.5％
4.8 母线绝缘电阻测量精度：0-60kΩ误差≤5％±1kΩ
60-500kΩ误差≤10％
4.9 继电器动作报警时间：≤1秒
4.10 支路绝缘电阻测量精度：0-50kΩ误差≤10％±1kΩ
50-100kΩ误差≤15％
4.11交流窜入电压测量范围：0-300V
4.12交流窜入电压测量精度:≤3%
4.13装置功耗：≤15W
4.14 装置重量：≤8kg
4.15 外型尺寸：（长×高×深）：360×135×280㎜，
4.16 采集单元外型：155×125×42㎜

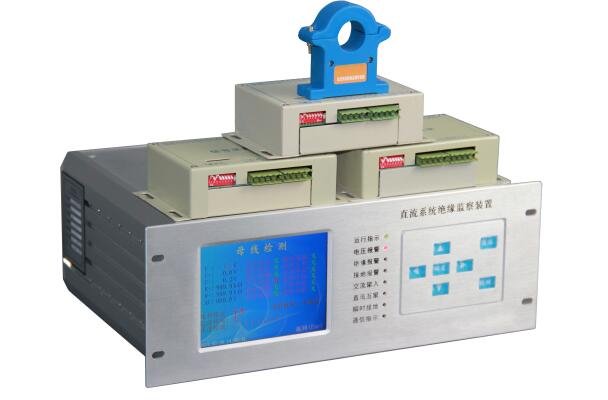

5.1主机前面板各部件功能介绍：见上图所示。
5.1.1按键“上”键、“下”键、“左”键、“右”键、“确定”键、“取消”键。
5.1.2指示灯
运行指示灯：仪器正常运行时，指示灯闪烁。
电压报警灯：母线电压超过或低于门限设定值时，该灯亮。
绝缘报警灯：母线对地绝缘电阻低于门限设定值时，该灯亮。
接地报警灯：支路检测时，接地电阻值低于门限设定值时，该灯亮。
交流窜入灯：当有交流窜入时，该灯亮。
直流互窜灯：当两段母线直流互窜上时，该灯亮。
瞬时接地灯：母线瞬时对地绝缘电阻值低于门限设定值时，该灯亮。
通信指示灯：当有通信时，该灯闪烁。
5.1.3液晶显示器
中文显示设定参数，母线监测数据及支路检测数据等。
5.1.4电源开关
电源开关置于机箱后面，置ON时接通仪器工作电源，置OFF时，电源切断。
5.2主机后面面板简介
后面板上贴有接线端子功能表，见下图所示。其中故障报警继电器输出为常闭触点，当仪器正常工作时，该继电器触点断开；当仪器发生故障时，该继电器触点闭合。其它报警继电器输出均为常开触点，只有报警输出时，相应的继电器触点才闭合。
