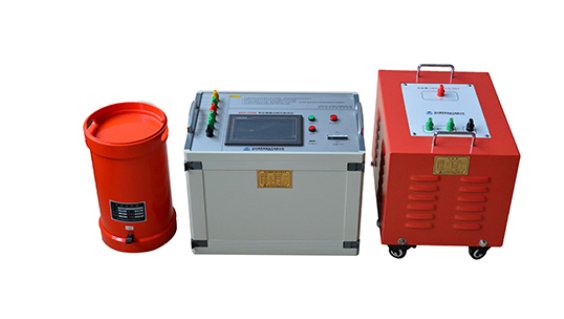

变压器感应耐压测试仪

来源:www.whmoen.com    更新时间:2021-04-06

变压器感应耐压测试仪

厂家简介
    武汉摩恩提供变压器感应耐压测试仪厂家价格、变压器感应耐压测试仪厂家报价,产品选型,技术支持,是为满足上述要求而设计制造,其操作简单,性能可靠,能较好地满足变压器,互感器感应耐压试验的需要。
变压器感应耐压测试仪
    变压器的感应耐压试验是保证产品质量符合国家标准的一项重要试验。变压器绕组的匝间,层间,段间及相间的纵绝缘感应耐压试验,则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置,施加试验电压,进行耐压试验。
    变压器感应耐压试验装置是为满足上述要求而设计制造,经过广大用户使用证明:其操作简单,性能可靠,能较好地满足变压器,变压器感应耐压试验的需要。


变压器感应耐压测试仪厂家技术参数
1. 容量:10kVA
2. 输入电压:AC,三相,380V±10%。
3. 电源频率:50Hz。
4. 输出电压:0~400V。
5. 输出频率:50Hz,100Hz,150Hz,200Hz(可选)。
6. 波形畸变率:<3%。

变压器感应耐压测试仪升压变技术参数
1.额定容量:10kVA
2.输入电压:350V
3.输出电压:1KV
4.输出电流:10A

变压器感应耐压测试仪使用说明

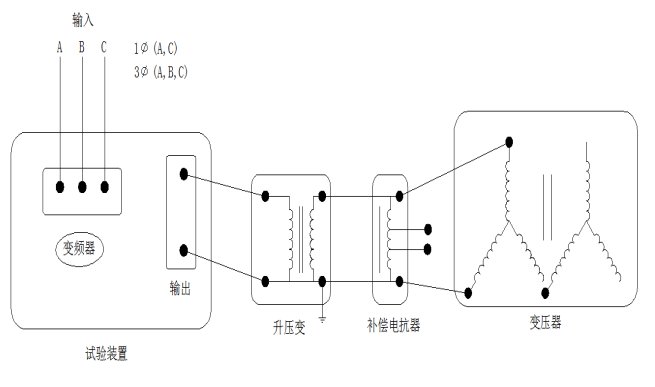

本装置的电源、控制为一体式设计,即电子式多倍频试验控制箱。并设有过流、过压保护。其构成框图如图1所示。
变压器感应耐压测试仪使用说明
图 1
备注:补偿电感并联在变压器的低压绕组两端,
      补偿电抗器L0为公共端,其中L0L1端为0.3H,L0L2端为0.5H.

变压器感应耐压测试仪具体使用方法如下:
1)首先在不使用补偿电抗器时,根据现场试验多倍频输出电流情况,如果能达到试验电压要求就不需要用补偿电抗器。
2)在没有使用补偿电抗器时,根据现场试验多倍频输出电流情况,如果电流过大电压也达不到试验要求,但试验电压能超过一半时就用补偿电抗器抽头L0L2。
3)在没有使用补偿电抗器时,根据现场试验多倍频输出电流情况,如果电流过大电压也达不到试验要求,但试验电压没能超过一半时就用补偿电抗器抽头L0L1。

变压器感应耐压测试仪装箱清单
1. 变压器感应耐压测试仪                   一台
2. 多倍频补偿电抗器                       一台
3. 升压变                                 一台
4.使用说明书及试验报告                   一份
5.接地线、试验连接线                    一组
6.产品合格证及保修卡                     一份
