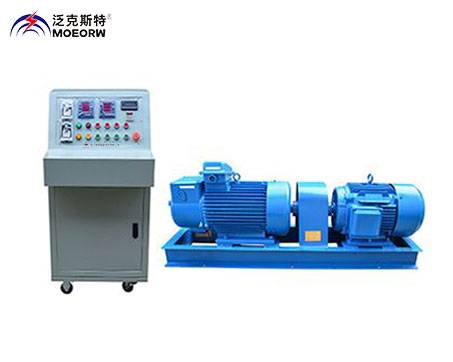

MOEORW-3320F中频发电机组感应耐压试验装置

执行标准：GB1094.3-85《电力变压器第三部分绝缘水平和绝缘试验》及GB6495-86《干式电力变压器》

产品别名：中频发电机组感应耐压试验装置、倍频耐压机，倍频耐压试验装置，三倍耐压试验装置

产品特性：
※工频电动机的额定功率不作规定，但保证中频发电机能输出额定功率;
※中频发电机：125Hz；
※额定同步转速：3000r/min；
产品品牌：泛克斯特
24小时服务热线：159-9741-2136

售前咨询：027-87669508

MOEORW-3320F中频发电机组感应耐压试验装置简介：

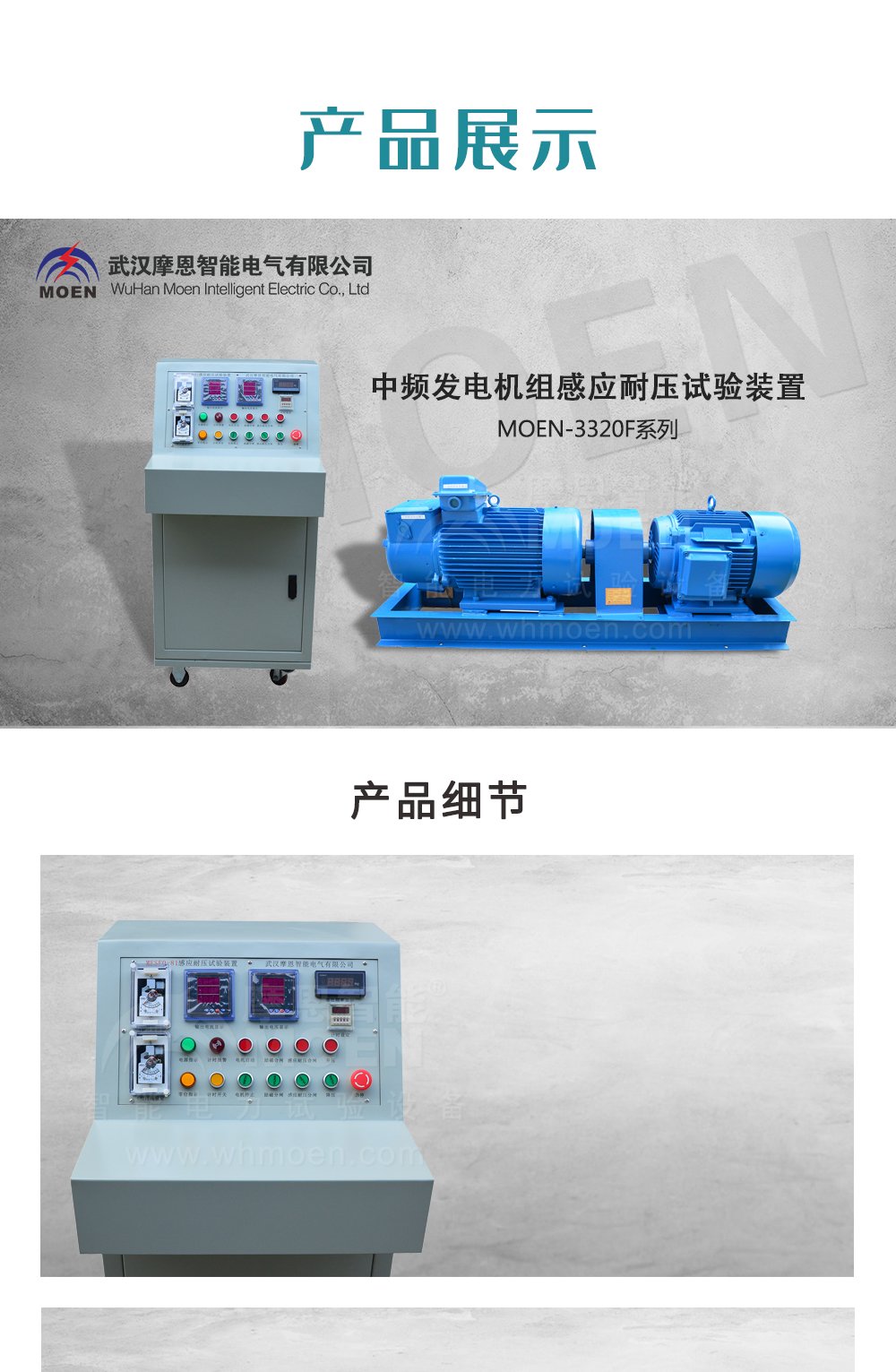

MOEORW-3320F中频发电机组感应耐压试验装置由中频发电机组（以下简称发电机）和操作台组成。可满足电力系统对高压变压器、互感器倍频感应耐压试验设备的要求而设计的，广泛用于电力系统10KV电机及电力变压器的绕组进行感应试验；也可作为短时运行的150Hz电源用。
中频发电机组（以下简称发电机）由50Hz、380V电源供电，由工频鼠笼式异步电动机（以下简称工频电动机）驱动同轴、共机壳的中频无刷同步发电机发电，对外提供频率接近125Hz、电压为462/800V的三相中频电源。

MOEORW-3320F中频发电机组感应耐压试验装置使用环境：
a）海拔高度≤1000m ；
b）环境温度－15℃～40℃ ；
c）相对湿度≤90%(25℃时) 。

MOEORW-3320F中频发电机组感应耐压试验装置结构、安装型式、防护等级和绝缘等级：

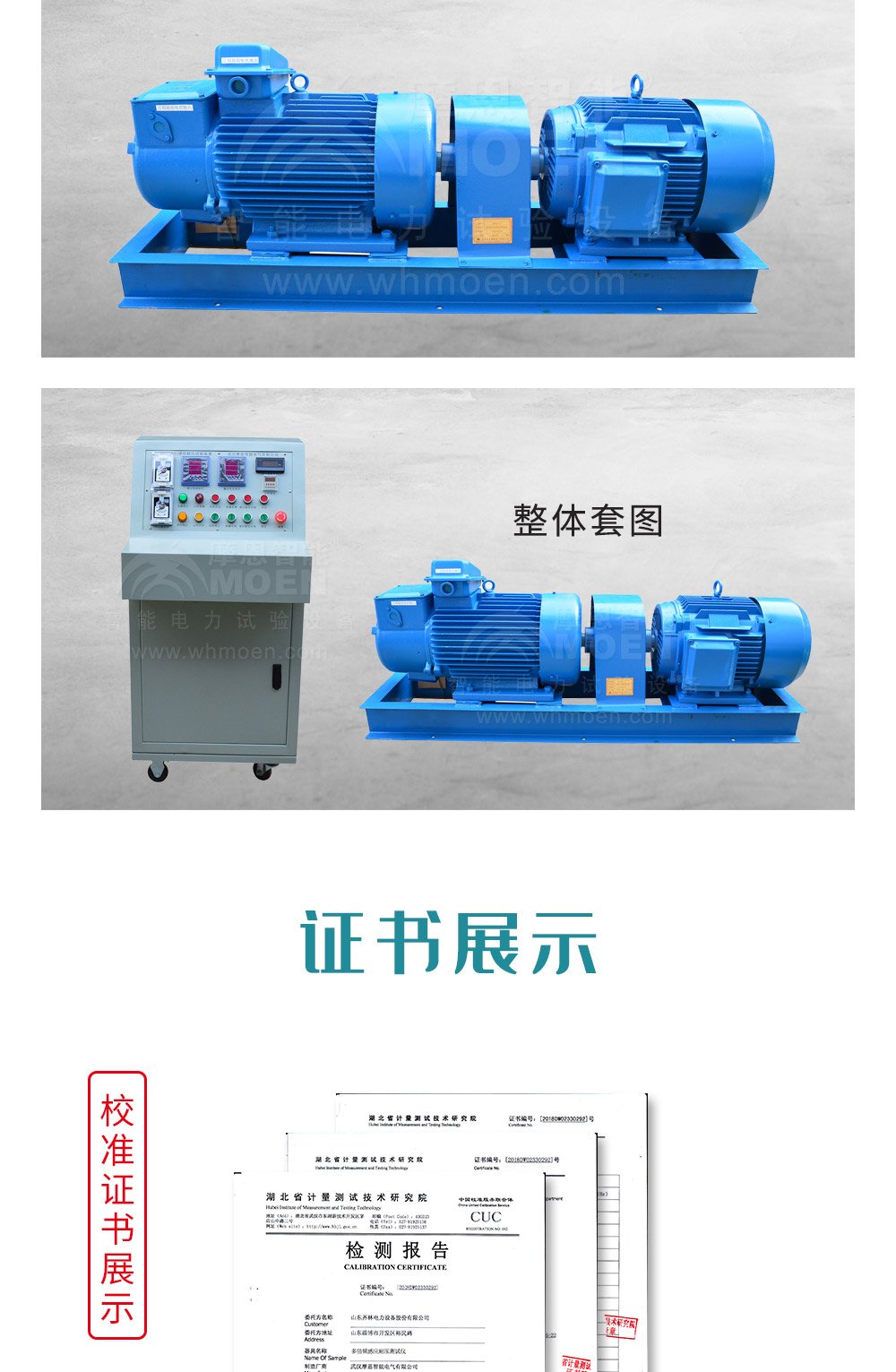

1 发电机由工频电动机、中频发电机、交流励磁机等组成。
2 发电机的结构及安装型式为IM 1000。
3 发电机外壳防护等级为IP21。

4 发电机绝缘等级为F级。

MOEORW-3320F中频发电机组感应耐压试验装置主要规格及技术性能指标
1 主要规格
1.1 额定功率
a）工频电动机的额定功率不作规定，但保证中频发电机能输出额定功率。
b）中频发电机：20 kW
c)控制箱：20 kW
1.2 额定频率
a）工频电动机：50Hz
b）中频发电机：125Hz
1.3 额定电压
a）工频电动机：380V
b）中频发电机：462/800V
c)控制箱：三相380V 50Hz 正弦波
d) 空载运行时间 ≤5分钟
e)负载运行时间 40~60S
1.4 额定同步转速：3000r/min
1.5 额定功率因数
中频发电机：0.5(滞后)
1.6 励磁方式
中频发电机：无刷
1.7 相数
a）工频电动机：3相
b）中频发电机：3相
1.8电机接法
a）工频电动机： Δ
b）中频发电机：带中性点引出线的星形接法
1.9工频电动机的启动: Y-Δ起动
2 主要技术性能指标
2.1 在发电机启动成功后，中频发电机空载剩磁电压不超过26V，通过调节励磁，输出电压在不超过26V到800V范围内连续可调。
2.2 负载从空载到额定空载,发电机输出相电压波形正弦性畸变率≤3%；
