架空线路接地故障定位仪厂家

来源：www.whmoen.com 更新时间：2019-12-03

架空线路接地故障定位仪厂家简介

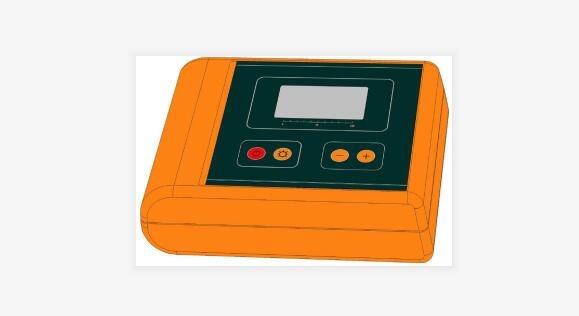

武汉摩恩提供架空线路接地故障定位仪厂家价格、架空线路接地故障定位仪厂家报价，产品选型，技术支持, 架空线路接地故障定位仪是一种手持便携式仪器，适用于6-35kV小电流接地系统的架空线路，利用故障电流矢量分析法对单相接地故障点进行定位。

一、架空线路接地故障定位仪厂家功能特点
1.创新地利用故障电流矢量分析法进行架空线路接地点定位。
2.数字信号处理，抗干扰能力强。
3.人机界面友好，操作方便、直观。
4.可使用普通干电池或镍氢／镍镉可充电电池，更换方便。
5.电源管理功能：电池欠压自动关机，无操作自动关机。
6.手持式、体积小、重量轻、便于携带。

二、架空线路接地故障定位仪厂家技术指标
1.被测线路：3相，6-35kV
2.信息显示：128×64点阵液晶显示器
3.供电电源：6节AA（5号）干电池（AA×6）。
4.用电电流：30mA（开背光时60mA）
5.体积：210mm×160mm×65mm
6.质量：1.1kg（包括电池）

三、架空线路接地故障定位仪厂家操作界面

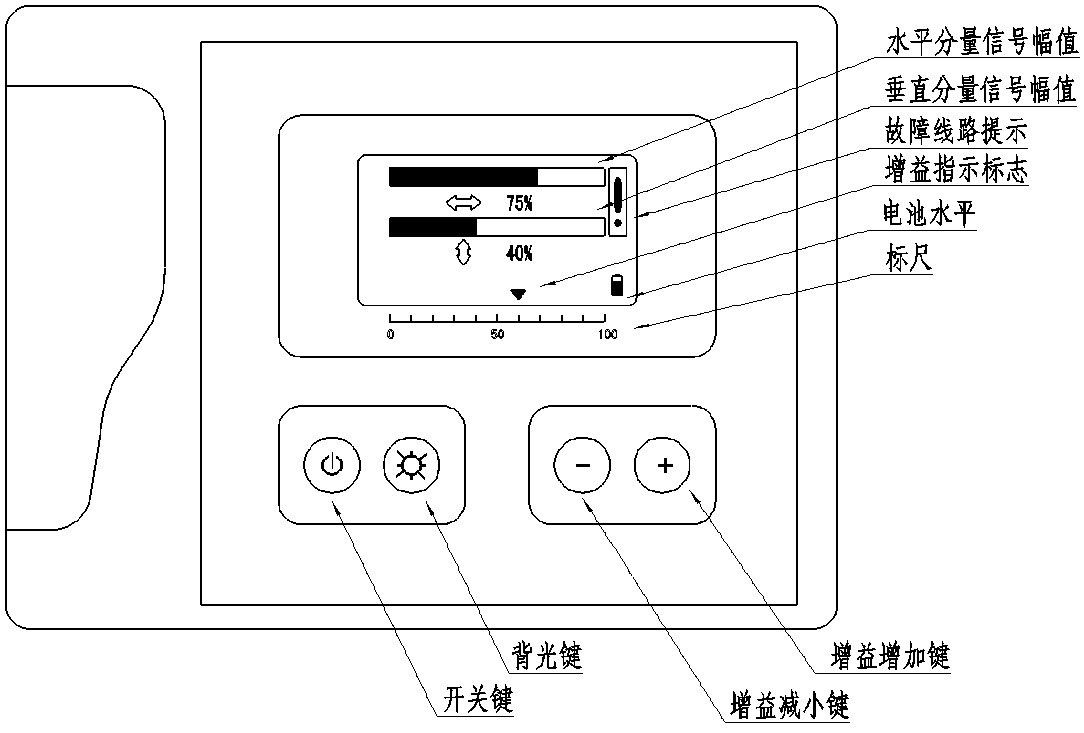

仪器面板见图1-3-1所示：
架空线路接地故障定位仪厂家面板图

图1-3-1 仪器面板
操作按键：
键：电源开关，用来打开和关闭仪器电源。
键：背光键，用来打开和关闭液晶屏背光。
－键：增益减小键。
＋键：增益增加键。

架空线路接地故障定位仪厂家定位方法
在架空线路出现单相接地故障后，首先将仪器在供电侧的各个出线的位置进行选线：在线路的正下方，将仪器平举，保持仪器面板与线路方向垂直，并与地面垂直开机后，调整增益＋或－键，使得信号幅值足够大但不失真（例如垂直分量大，则调整垂直分量在50％－90％之间，反之亦然），根据水平分量和垂直分量的差异进行正常和故障线路的判断。
�8�5正常线路：垂直分量大于水平分量；
�8�5故障线路：水平分量大于垂直分量，显示！标志，蜂鸣器鸣叫。

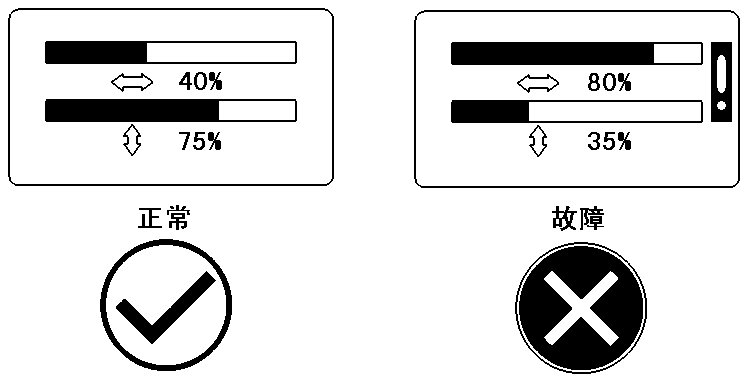

架空线路接地故障定位仪厂家正常和故障线路的区分

图2-1-2正常和故障线路的区分

选线成功后，再沿故障线路向用电侧逐步查找故障点的具体位置，在故障点前，均表现为故障信息：水平分量大于垂直分量，故障点后恢复正常：垂直分量大于水平分量。如果故障线路有分支，也按上述方法判断故障分支线路：正常分支的垂直分量大于水平分量，故障分支的水平分量大于垂直分量。
架空线路接地故障定位仪厂家仪器维护
一、架空线路接地故障定位仪厂家更换电池
当仪器屏幕右下角显示的电池水平符号闪烁时，说明电池电量已经耗尽，当电池电压进一步降低到一定程度，仪器将自动关机。
需要更换电池时，先将仪器背面的电池盒盖打开，卸下原有电池，更换新电池（6节5号（AA型）干电池），zui后将电池盒盖盖上。
注意电池的正负极性，切勿装反。
新旧电池尽量不要混合使用，否则将降低新电池的使用寿命。
在仪器长时间不使用时，请将电池取出，防止电池漏液腐蚀仪器。
建议使用高能碱性电池，也可使用相同尺寸的镍氢／镍镉可充电电池。
武汉摩恩提供架空线路接地故障定位仪厂家价格、架空线路接地故障定位仪厂家报价，产品选型，技术支持, 架空线路接地故障定位仪是一种手持便携式仪器，适用于6-35kV小电流接地系统的架空线路，利用故障电流矢量分析法对单相接地故障点进行定位。
