电缆故障综合测试仪厂家简介
武汉摩恩提供电缆故障综合测试仪厂家价格、电缆故障综合测试仪厂家报价，产品选型，技术支持，电缆故障综合测试仪是一套综合性的电缆故障探测仪器,能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。采用多种故障探测方式，计算机技术及特殊性电子技术。

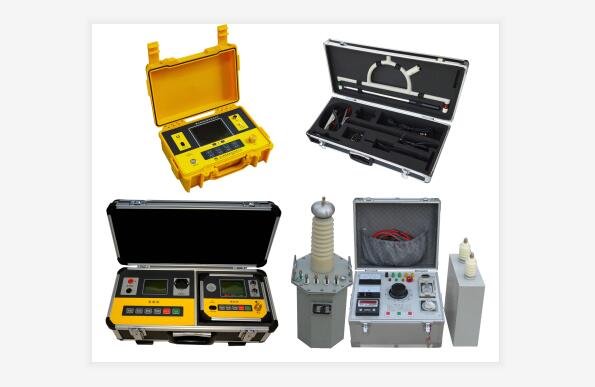

电缆故障综合测试仪厂家电缆故障综合测试仪（测距仪）

一、电缆故障综合测试仪厂家主要特点
○功能齐全
测试故障安全、迅速、准确；仪器采用低压脉冲法，可测试电缆的各种故障，准确测定故障点到测试点的距离；
○测试精度高
仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m；
○智能化程度高
测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观；并配有全中文菜单显示操作功能，无需对操作人员作专门的训练；
○采用非易失性器件，关机后波形、数据不易失，具有波形及参数存储、调出功能；
○具有双踪显示功能，可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离；
○可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断；
○具有波形扩展比例功能，改变波形比例，可扩展波形进行精确测试；
○具有根据不同的被测电缆随时修改传播速度功能；
○小体积便携式外形，内装可充电的锂电池供电，方便携带和使用。
○具有打印功能，能将屏上的图形和数据实时打印出来。
○具有USB接口，通过上位机程序可与电脑进行通讯。
二、电缆故障综合测试仪厂家主要技术参数
○应用范围及用途
仪器可测试各种型号的电力电缆（电压等级1kV～35kV）和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、和电缆的断线、接触不良等故障；并可测试电缆的长度和电波在电缆上的传播速度。
○zui远测试距离：200km
○探测盲区： 1m
○读数分辨率： 1m
○功耗： 5VA
○使用条件：环境温度 0℃～＋40℃
（极限温度－10℃～＋50℃）
相对湿度 40℃（20～90）%RH
大气压强（86～106）Kpa
○体积：275×220×160mm3 ○重量：4kg
三、电缆故障综合测试仪厂家基本原理与方框图
1、电缆故障综合测试仪厂家仪器的基本原理
根据仪器采用的故障探测原理，当仪器处于脉冲触发方式时，仪器按一定周期发出探测脉冲加入被测电缆和输入电路，即时启动A/D工作，LCD显示屏上显示反射回波。本仪器采用数字存储技术，利用高速A/D转换器采样，将输入的瞬态模拟信号实时地转换成数字信号，存储在高速存储器中，经CPU微处理器处理后，送至LCD显示控制电路，变为时序点阵信息，于是在LCD屏幕上显示当前采样的波形参数。
2、电缆故障综合测试仪厂家方框图

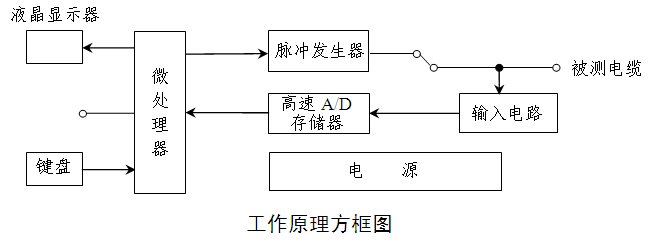

仪器是以微处理器为核心，控制信号的发射、接收及数字化处理过程；仪器的工作原理方框图如下图所示：

微处理器完成的数字处理任务包括：数据的采集、储存、数字滤波、光标移动、距离计算、图形比较、图像的比例扩展，直到送至LCD显示。也可根据需要由通讯口与PC机通讯。
脉冲发生器是根据微处理器送来的编码信号，自动形成一定宽度的逻辑脉冲。此脉冲经发射电路转换成高幅值的发射脉冲，送至被测电缆上。
高速A/D发生器是将被测电缆上返回的信号经输入电路送高速A/D采样电路转换成数字信号，zui后送微处理器进行处理。
键盘是人机对话的窗口，操作人员可根据测试需要通过键盘将命令输入给计算机，然后由计算机控制仪器完成某一测试功能。

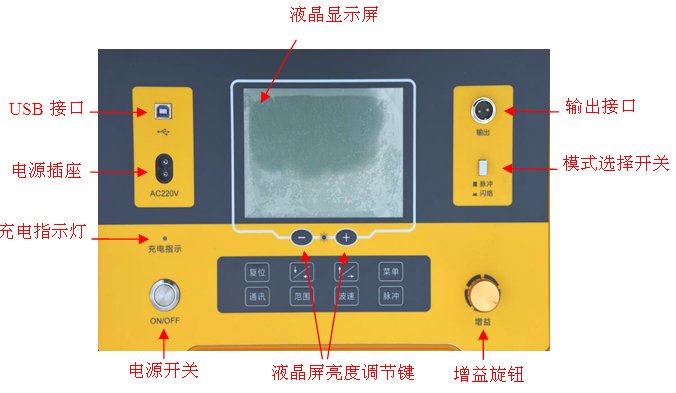

四、电缆故障综合测试仪厂家面板结构

电缆故障综合测试仪厂家电缆故障综合测（路径仪/定位仪）
一、电缆故障综合测试仪厂家主要特点
1.接收灵敏度高
2.静态漂移低
3.定位精度高
4.抗干扰能力强
5.液晶屏显示信号及状态
6.内置锂电池供电，并配有充电器
二、电缆故障综合测试仪厂家主要技术参数
1.寻迹定位距离：市话电缆为3km，其它线缆可达20km
2.定位阻抗范围：0~5MΩ
3.定位精度：<±10cm
4.埋深探测：<3m
四、电缆故障综合测试仪厂家电缆故障综合测（路径仪/定位仪）仪器工作原理
（一）电缆故障综合测试仪厂家寻迹原理（zui大信号法）
我们知道，当交流电流在导体中流过时，将会在导体周围产生交变的磁场，并且该磁场的磁力线都是以该导体为同轴的。此时如果将一电磁线圈放入该磁场中，线圈的两端就会产生感应电压。移动感应线圈，当线圈的方向与磁力线方向相同时，线圈两端产生的感应电压将会zui大。也就是说，当线圈方向与导体方向垂直时，感应电压zui大当线圈方向与导体方向平行时，感应电压zui小。由此我们就得到了“zui大信号法”来探寻埋地电缆的轨迹，利用接收线圈的45°法则可以测出地下线缆的埋深。
（二）电缆故障综合测试仪厂家定位原理
差分电位法
如果一埋地电缆发生接地故障，我们可以利用电位差法找出故障点。方法是在故障电缆的测试点与地之间加上测试电压，那么在电缆的入地点周围将会形成以入地点为同心的分布电场。该电场中半径相同的任意点之间不存在电位差，但半径不同的任意两点间却存在电位差（如图中A、B两点），而且当两点间距固定时，两点离中心越近电位差越强。
利用这一特点，我们就可以移动A、B两点逐渐向中心点逼近。当故障点恰好位于A、B两点中间时，电位差变为零。如果继续移动越过故障点时，电位差极性将会反相，如此来回移动就可准确判断出接地点。

五、电缆故障综合测试仪厂家电缆故障综合测（路径仪/定位仪）仪器组成
（一）电缆故障综合测试仪厂家ME-LZ-2000路径仪

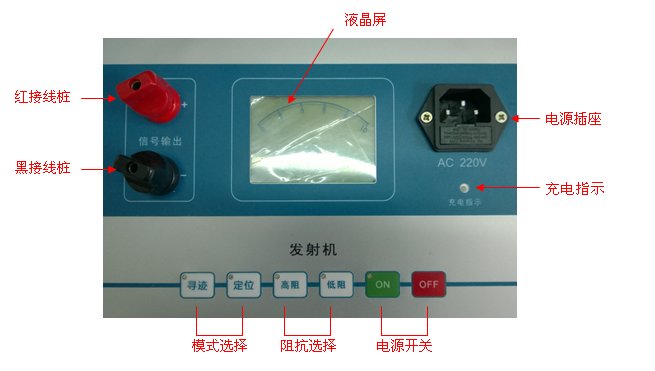

1、电缆故障综合测试仪厂家面板结构（如下图）

2、电缆故障综合测试仪厂家作用说明
a) 电源开关
按“ON”，电源指示灯亮，开机；按“OFF”，电源指示灯灭，关机；
b) 电源插座
外部220V交流电源输入；
c)充电指示
当电源插座接通220V电源时，对仪器充电，充电指示灯红灯亮表明正在充电，绿灯亮时表明已充满；
d) 信号输出：（红黑接线柱）
作为线缆探测，故障测试信号输出接线柱。红接线桩接被测线缆，黑接线桩接地。接地用地桩与地良好接触。
e) 模式选择
电缆路径寻迹或故障定位选择开关；当置于“寻迹”时，用来查找线缆路由，主要用于未开通使用的线缆上任意距离的探测。当置于“定位”时，用来查找线缆对地绝缘不良点的定位测试；
仪器开机时默认状态为定位状态，定位指示灯亮，这时可进行定位操作；在定位状态下若按“寻迹”键，则寻迹指示灯亮，仪器切换到寻迹状态下，这时只能进行路径操作；同样，在寻迹状态下若按“定位”键，则定位指示灯亮，仪器切换到定位状态下；
f) 模式选择
共分为2档，在使用中，根据被测线缆的长度选择输出，平常时用低阻，若阻抗较高时用高阻；仪器开机时默认状态为低阻，低阻指示灯亮，在低阻状态下若按“高阻”，则高阻指示灯亮；同样，高阻在在状态下若按“低阻”，则低阻指示灯亮；
（二）电缆故障综合测试仪厂家 ME-LZ-2000定位仪
1、电缆故障综合测试仪厂家面板结构（如下图）

2、电缆故障综合测试仪厂家作用说明
a) 电源开关
按“ON”，电源指示灯亮，开机；按“OFF”，电源指示灯灭，关机；
b)“定位”插座
差分测试桩接口；
c)“探头”插座
路由探测棒和震动探测器接口；
d)电源插座
交流220V接口；
e)增益电位器
控制各种工作方式的声响强弱；
f)故障方向指示灯
在定位状态时，用于显示故障所在的方向，红灯亮表示故障在靠近红色的差分测试桩的一侧，绿灯亮表示故障在靠近绿色的差分测试桩的一侧；
g)扬声器
声音输出；
h)液晶屏
显示工作模式及接收到的信号强度大小；
i)“音频”键
当在射频模式时，按下进入音频模式，音频指示灯亮；
j) “射频”键
当在音频模式时，按下进入射频模式，射频指示灯亮；
k) “故障”键
当在射频模式时，按下进入故障定位，故障指示灯亮，用于探测线缆对地绝缘不良点的定位测试；
武汉摩恩提供电缆故障综合测试仪厂家价格、电缆故障综合测试仪厂家报价，产品选型，技术支持，电缆故障综合测试仪是一套综合性的电缆故障探测仪器,能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。采用多种故障探测方式，计算机技术及特殊性电子技术。
