PDF3000直流系统接地故障测试仪信号发生器

来源:www.whmoen.com    更新时间:2018-05-09

PDF3000直流系统接地故障测试仪信号发生器

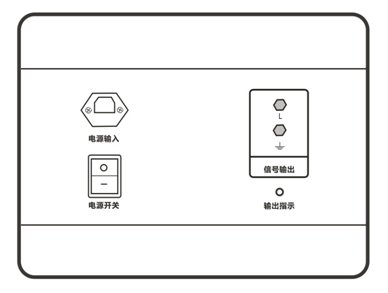

图1 信号发生器面板图示意图

【电源输入】:信号发生器工作时需要外接AC220V电源,该电源插座下部方框内有一保险丝(2A)。
【电源开关】:开机时将开关标有“I”的一端按下,关机时将另一端标有“O”的一端按下。
【输出指示】:打开电源后信号发生器即开始输出信号,信号输出正常时,输出指示灯会闪烁,表示有正常低频电压输出。
【信号输出】:信号输出口。使用时插入输出引线,通过其输出信号。
信号发生器的接入:
信号输出引线插入信号发生器,红夹夹母线,黑夹接地线。确定信号发生器正确接好后,打开信号发生器电源开关。
根据直流系统接地故障的情况,将信号发生器接到靠近蓄电池输出端的母线和地线上。已检测到有接地但回路走向较远的支路,为提高检测精度,可把信号发生器接在离故障区域更近的支路始端的直流保险出口处,或回路下面的直流小母线上。检测时,应使信号发生器始终接在直流支路的电源端,而故障检测器和钳表始终在直流支路的负荷端进行检测。
