MEB-620 备自投综合测试仪面板结构图侧板结构图

来源:武汉摩恩    更新时间:2018-04-19

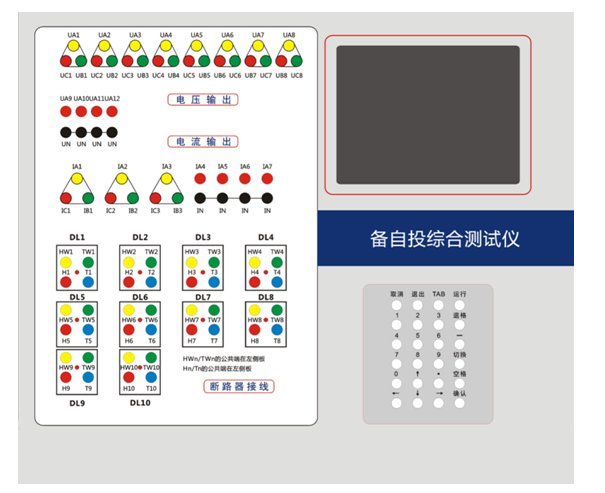

MEB-620 备自投综合测试仪面板结构图侧板结构图:


面板左侧为接线区,右侧为人机交互区,主要包含如下设备:
① 模拟12路电压UA1~UA12 。可以输出单相(zui多4路)或三相电压(zui多8路),可软件设置其输出电压值。
②模拟7路电流互感器。可以输出单相(zui多4路)或三相电流(zui多3路),可软件设置其输出电流值。
③模拟10个断路器(DL1~DL10)。每个断路器包含两个断路器位置信号输出(黄色插孔代表合位,绿色插孔代表跳位,这两端子与位置公共端配合使用)、跳闸,合闸输入(红、蓝色插孔,与跳合公共端配合使用)和一只双色指示灯组成。指示灯红色表示断路器处于闭合状态,绿色表示断路器处于跳开状态。
④ 跳/合/开入公共端:与断路器的跳/合闸以及负荷支路的跳/合闸开入插孔构成回路。
⑤ 位置/闭锁/开出公共端:与模拟断路器的位置插孔和闭锁等开出插孔构成回路。
