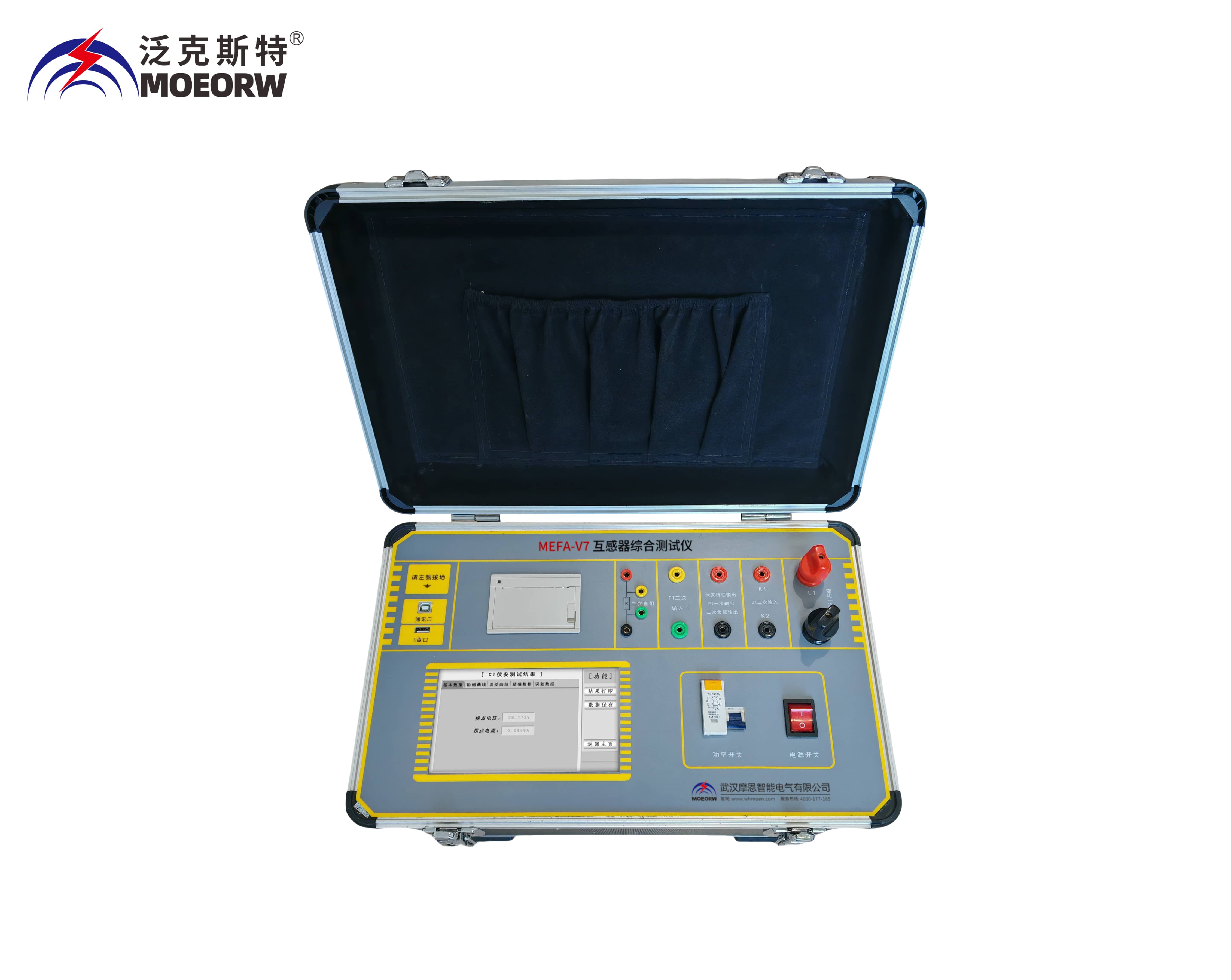

MOEORW-8317C全自动互感器综合测试仪

执行标准：DL/T 1221-2013

产品别称：互感器综合测试仪、互感器测试仪、互感器综合测试仪、互感器特性测试仪、互感器特性综合测试仪、全自动互感器测试仪、全自动互感器特性测试仪、全自动互感器特性综合测试仪、伏安特性测试仪

产品特性：
※PT 变比测量比值更高显示：999.9K:100、150、100/3、100/;
※直阻测量更高测量阻值：0.1-20欧；
※)二次通流电流：0-200A时间：1~5分钟；
产品品牌：泛克斯特
24小时服务热线：159-9741-2136

售前咨询：027-87669508

◆

全自动互感器综合测试仪

产品用途
本全自动互感器综合测试仪是一款全自动化电流互感器特性测试仪器，仪器可以完成的试验包括：CT伏安特性试验、CT极性试验、CT变比极性试验。仪器能自动计算CT的任意点误差曲线，CT变比比差等结果参数。

◆全自动互感器综合测试仪产品特点
1.全自动型测试仪
•仅需进行简单的数字设定：设定更高测试电压、更大电流装置将自动从零逐步升压。测试全过程自动记录数据，并自动地将伏安特性曲线描绘并显示出来，省去手动调压、人工记录、整理、描曲线等烦琐劳动。快捷、简单、精确、方便。
2.功能全面
•可测试CT/PT的：“伏安特性”，“5％、10％和15％误差曲线”，“变比、极性”，“角差、比差”，“二次直阻”及“二次负载”，“二次回路”，“二次耐压”和退磁功能。内设功能状态说明，无需说明书，极易操作、掌握。
3.输出电压高、容量大
•伏安特性试验：单机更大输出电压高达2500V，可用于做500KV等级1A电流互感器的伏安特性试验。变比测试：更大电流输出高达1000A。设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。
•调压分辨率更小可以达到0.15V
4.大屏幕全汉化图形界面、旋转鼠标操作
•测试时直接显示伏安曲线图，坐标自动缩放，清晰美观，直观方便。
•面板自带打印机，可随时打印曲线图及测试数据。
•操作采用我公司独创的光电旋转鼠标进行。全面取消面板按键、开关、控制旋钮等各种常规控件。操作非常方便简单，只需左旋、右旋、点击，便可完成所有操作。
5.附加功能全面
•带有大容量存储器，可存储2000组测试数据，数据掉电永不丢失；
•具有完善的数据查询、浏览、打印、清空等功能。
•拐点自动计算功能，试验数据筛选打印功能。
•背光软件调整功能；自带日期/时间功能。
•带有RS232通信接口，可以通过接口将数据上传至电脑保存、显示编辑、打印。
•带有U盘接口，可通过接口将数据上传至U盘进行存储。

◆全自动互感器综合测试仪主要测试功能

CT（保护类、计量类）	PT
•伏安特性（励磁特性）曲线	•伏安特性（励磁特性）曲线
•自动给出拐点值	•自动给出拐点值
•自动给出5%和10%的误差曲线	•变比测量
•变比测量	•极性判断
•比差测量	•比差测量
•角差测量	•角差测量
•极性判断	•交流耐压测试
•一次通流测试	•二次负荷测试
•交流耐压测试	•二次绕组测试
•二次负荷测试	•铁心自动退磁
•二次绕组测试
•铁心自动退磁

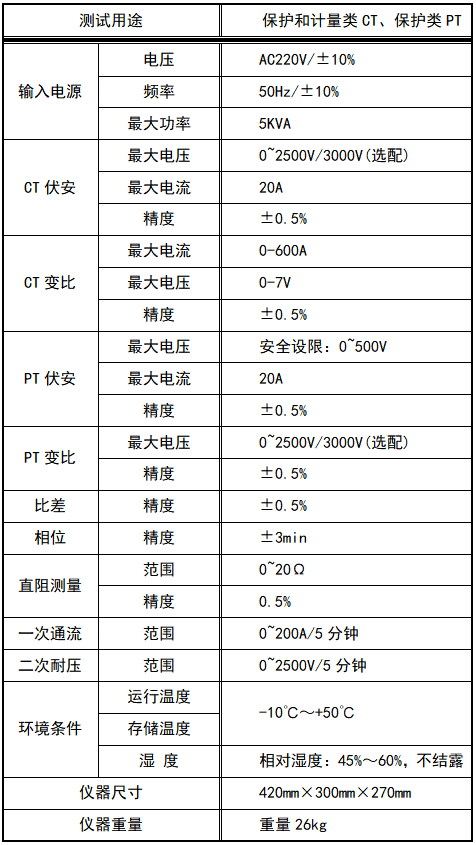

◆互感器综合测试仪技术参数

	输入电压	输出更高电压	输出更大电流			功率	测量精度
CT伏安输出	220V	0—2500V	15A			3KVA	< 0.5%
CT变比输出	220V	0-8V	0—600A/1000A			―――	< 0.5%
CT 变比测量	比值更高显示：999.9K:5/1						< 0.5%
PT 变比测量	比值更高显示：999.9K:100、150、100/3、100/						< 0.5%
直阻测量	更高测量阻值：0.1-20欧				1欧：以下3%以上<1%
角差	更小显示：0.01分精度：±10分			比差	更小显示：0.01%精度：<0.5%
二次通流	电流：0-200A时间：1~5分钟			二次耐压	电压：0-2500V时间：1~5分钟
工作温度	-10～55℃			工作电压	AC220V（±20％）50HZ
测试仪主机体积	420×300×270			主机重量	26Kg
