ME-930电力电缆故障综合测试仪

执行标准：GB15934-1996

产品别称：电力电缆故障综合测试仪、电缆故障测试仪、电力电缆测试仪、电缆故障检测仪、定点仪、路径仪、电缆故障寻径仪、便携式电缆故障测试仪

产品特性：
※输出特性：开路电压≥100Vp-p；短路电流≥300mA;
※信号增益：80dB；
※)测距范围：30km；
产品品牌：泛克斯特
24小时服务热线：159-9741-2136

售前咨询：027-87669508

◆

电力电缆故障综合测试仪

产品特点

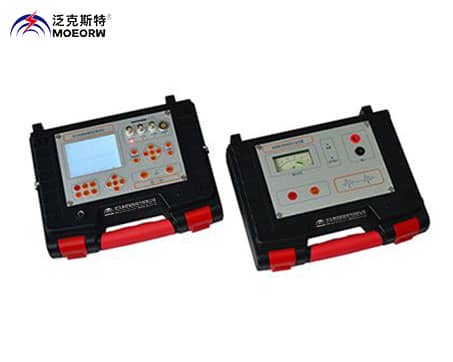

ME-930电缆故障综合测试仪，用于电力电缆的故障测试，是一套集成化设备，包括两台仪器（ ME-930M电缆故障综合测试仪和 ME-930T电缆路径探测信号发生器）及相关附件。
ME-930电缆故障综合测试仪相对于传统的分体设备，其设备件数、体积、重量均大幅缩减，且功能强大、简单易用、小巧便携，是传统设备的换代产品。
1.ME-930M电缆故障综合测试仪（以下简称主机）
主机有以下功能：
l 低压脉冲测距
l 脉冲电流测距
l 声磁同步定点
l 路径探测
2.ME-930T电缆路径探测信号发生器（以下简称信号发生器）
信号发生器用于路径探测的信号发射。
1.故障测距功能：
l 低压脉冲法：适用于低阻、短路、断线故障的精确测距。
l 脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从地线上采集信号，与高压部分隔离，安全可靠。
2.精确定点功能：
l 声磁同步接收，抗干扰能力强。
l 声磁信号波形显示，信号和噪声易于区分。
l 光标测量声磁延时，精确判断故障点的远近。
l 可根据磁场波形的初始极性，在定点的同时进行路径探测。
3.路径探测功能：
l 信号发生器：
Ø 大容量锂离子电池供电，摆脱市电束缚。
Ø 全自动功率匹配和保护，无需人工调整。
Ø 较大功率输出。
l 音峰／音谷法路径探测。
l 信号幅值显示。
l 可进行80％法或45°法测深。
4.大屏幕液晶显示，界面友好、简单易用。
5.SD卡存储测试波形，存储容量大，可导入计算机进行存档、分析和打印。
6.内置大容量锂离子电池供电，配快速充电器。
7.电源管理：根据不同功能开启不同的电源通路，尽量减小功耗；若15分钟没有任何操作，仪器将自动关机；电池欠压时也将自动关机，以保护电池。
8.集成化设备，小巧便携。

电力电缆故障综合测试仪产品展示电力电缆故障综合测试仪细节图电力电缆故障综合测试仪证书电力电缆故障综合测试仪案例

◆电力电缆故障综合测试仪产品用途
(M为主机，T为信号发生器，M&T为共同特性)
1. 测距功能（M）：
(1)测距模式：低压脉冲、脉冲电流。
(2)采样频率：100MHz。
(3)分辨率：低压脉冲模式1m；脉冲电流模式4m。
(4)低压脉冲模式发射电压：30V。
(5)测距范围：30km。
(6)盲区：2m。
2. 声磁同步定点功能（M）：
(1)声音信号通频带：中心频率400Hz，带宽200Hz。
(2)信号增益：80dB。
(3)定点精度：0.1m。
3. 路径探测功能（M）：
(1)接收频率：1kHz。
(2)增益：80dB。
4. 路径探测信号发生器（T）：
(1)发射频率：1kHz。
(2)发射功率：≥3.5W。
(3)输出特性：开路电压≥100Vp-p；短路电流≥300mA；
根据实际负载全自动匹配；自动短路保护。
5. 电源：
(1)电池（M&T）：内置锂离子电池组，标称电压7.4V，容量3000mAH。
(2)功耗：主机（M）400mA，可连续使用时间>6小时；
信号发生器（T）500mA。可连续使用时间>5小时；
(3)充电器（M&T）：输入AC220V±10%，50Hz；标称输出8.4V，DC1A。
(4)充电时间（M&T）：<4小时。
6.显示方式：主机（M）320×240点阵大屏幕液晶；信号发生器（T）：表头。
7. 体积（M&T）：270mm×220mm×80mm。
8. 质量：主机（M）1.5kg；信号发生器（T）1.5kg。
9. 使用条件（M&T）：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m。
