MEJB-802三相继电保护测试仪同步检查继电器校验

来源:武汉摩恩    更新时间:2018-04-17

MEJB-802三相继电保护测试仪同步检查继电器校验
(1)两线圈极性关系检查
在交流试验中,设定Ua、Uc输出额定电压接入两线圈,继电器不动作,但断开任一线圈继电器即动作,说明2、6为同极性端子,否则2、4为同极性端子。
(2)动作角度的测量
调节好极性端子,设定Ua、Uc为额定电压,改变两电压之间的角度,测出动作值和返回值。
(3)动作、返回电压的测量

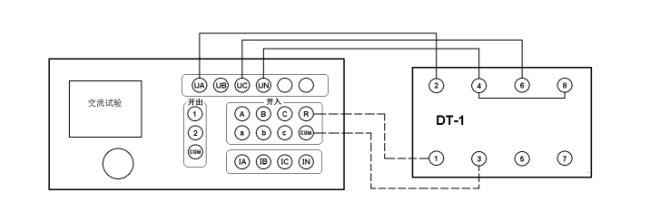

设定一个线圈电压为零,另一线圈电压由零逐步增加(可用自动试验方式)测出动作电压,再逐步减小电压,测出返回电压。交换线圈再做同样试验。接线如下图所示:
