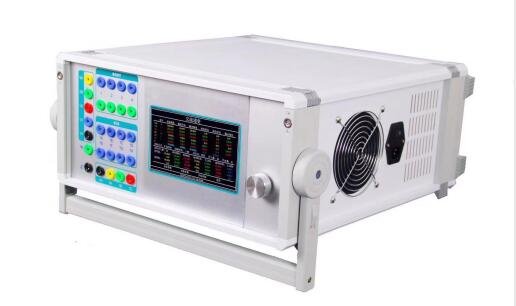

三相继电保护测试仪的生产厂家

来源：www.whmoen.com    更新时间：2019-12-24

武汉摩恩提供三相继电保护测试仪厂家、厂家价格、微机继电保护测试仪厂家报价，产品选型，技术支持，微机继电保护已广泛运用于线路保护，主变差动保护，励磁控制等各个领域。变电站综合自动化已成为主流。继电保护测试仪是保证电力系统安全可靠运行的一种重要测试工具。


微机继电保护测试仪技术参数及特点

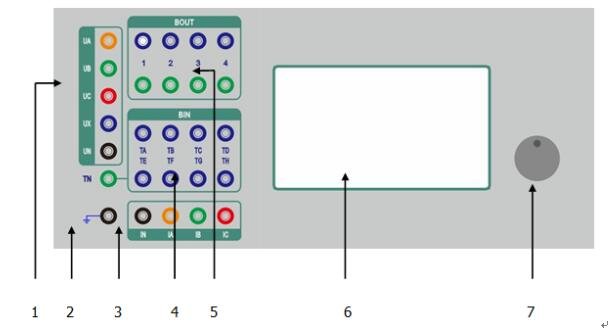

1.1 面板说明

1  电压源输出端口：UA、UB、UC、UX和共用中性点UN。
2  机壳接地端口：在测试时应可靠接地，可以提高测试数据的准确性和测试的安全性。
3  电流源输出端口：IA、IB、IC和共用中性点IN。
4  开关量输入端口：TA、TB、TC、TD、TE、TF、TG、TH共8路独立输入，兼容空接点与15V～250V有源接点，能自动识别有源接点的极性，TN为公共端。
5  开关量输出端口：4对空接点输出。
6  LCD显示屏：7寸彩色液晶显示屏。
7  旋转鼠标：试验时需设定的所有数据及过程控制均由其完成。

微机继电保护测试仪操作使用
1.3.1旋转鼠标使用方法
旋转鼠标的功能类似计算机上使用的鼠标，它有三种操作：左旋、右旋、按下，使用鼠标的这三种操作可以用来移动光标和修改数据。
移动光标： 当屏幕显示操作界面时，用左旋、右旋来移动光标位置，当光标移到某一项上需要选定时，按下旋钮即选定打开或切换此项。若选定打开的是某一数据项，则表示进入此数据的修改过程，此时用左旋、右旋对数据进行增减修改。
旋转鼠标的数据输入法： 每个数据一般都分为整数和小数两个部分进行修改。修改数据时，将光标移动到该数据上，按下旋钮选定打开该数据项，光标将缩小聚焦到整数部分，使用左旋、右旋对数据参数进行增减；修改完此部分后按下旋钮光标将聚焦到小数部分，使用相同方法修改数据参数；修改完后按下旋钮光标恢复为大光标形状，即表示完成此数据修改。光标此时可以移走。

1.3.2交流电流源提高输出电流
当使用电流超过测试仪每相输出的zui大电流时，可将测试仪电流源并联使用。并联使用时，应将并联电流通道的输出相位设为相同，此时输出的电流就是并联电流通道输出幅值之和。

1.3.3交流电压源提高输出电压
当使用电压超过测试仪每相输出的zui大电压时，可将两相电压的相位设为相差180°，此时输出的电压就是两相电压通道输出幅值之和。


微机继电保护测试仪供电电源
交流输入电压：
额定值：220V ± 10%
基准值：220V ± 2%
交流供电频率：
额定值：50Hz ± 10%
基准值：50Hz ± 2%

微机继电保护测试仪使用环境
环境温度：－10℃～+40℃
相对湿度：≤90%
大气压强：80～110kPa
武汉摩恩提供三相微机继电保护测试仪注意事项、厂家价格、微机继电保护测试仪厂家报价，产品选型，技术支持，微机继电保护已广泛运用于线路保护，主变差动保护，励磁控制等各个领域。变电站综合自动化已成为主流。继电保护测试仪是保证电力系统安全可靠运行的一种重要测试工具。
