三相继电保护测试仪厂家

来源：www.whmoen.com 更新时间：2019-12-03

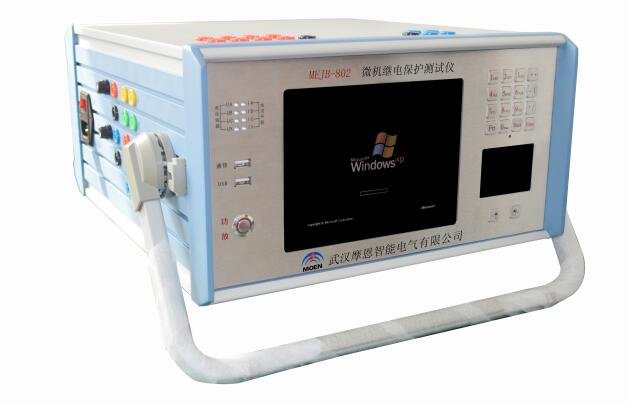

三相继电保护测试仪厂家简介
武汉摩恩提供三相继电保护测试仪厂家价格、三相继电保护测试仪厂家报价，产品选型，技术支持，三相继电保护测试仪是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。

三相继电保护测试仪厂家注意事项
1、为防止仪器运行中机身感应静电，试验之前先通过接地端将主机可靠接地；
2、36V 以上电压输出时应注意安全，防止触电事故的发生；
3、电压测试通道严禁短路，电流测试通道严禁开路，严禁将外部的交直流电源引入到仪器的电压源、电流源、开出量输出插孔，否则有可能损坏仪器；
4、为保证测试的准确性应将保护装置的外回路断开，且将电压的N与电流的N在同一点共地；
5、注意保持机箱侧面通风口的空气流动畅通，请不要遮挡通风口，以免影响散热；
6、在单相输出或并联输出大电流后，应保证仪器至少有30秒钟的散热，再进行下一次试验；
7、试验过程中，请不要频繁开关电源，以免对仪器造成损坏或测试精度降低；
8、试验过程中，如遇到异常情况，应立即切断电源；
9、切勿将仪器露天放置而被雨水淋湿；
10、仪器工作异常时，请及时与厂家联系，请勿自行维修。
三相继电保护测试仪厂家主要特点
1、满足现场所有试验要求。本仪器具有标准的四相电压，三相电流输出，电压125V/相，电流40A/相。三相并联可达120A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。
2、各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
3、经典的Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。
4、本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。
5、配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
6、主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。
7、功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。
8、采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
9、可连接笔记本电脑运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法
10、具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。
11、配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（1A）。以提供给需要直流工作电源的继电器或保护装置使用。
12、具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。

三相继电保护测试仪厂家技术参数
1、交流电流源:
2、相电流输出（有效值）： 0--40A/相，精度0.2%
三相并联输出(有效值)： 0--120A/三相同相位并联输出
相电流长时间允许工作值(有效值)： 10A
每相zui大输出功率：420VA
三相并联电流zui大输出功率：900VA
三并电流zui大输出允许工作时间：10s
频率范围： 0--1000Hz 精度：0.001Hz
谐波次数： 2--20次相位：0--360° 精度：0.1°
2、直流电流源:
电流输出： 0--±20A/相：精度 0.2%
3、交流电压源:
相电压输出（有效值）： 0--125V/相精度：0.2%
线电压输出（有效值）： 0--250V
相电压/线电压输出功率： 75VA/100VA
频率范围： 0--1000Hz 精度：0.001Hz
谐波次数： 2--20次相位：0--360° 精度：0.1°
4、直流电压源:
相电压输出幅值：0--±150V 精度：0.2%
线电压输出幅值：0--±300V
相电压/线电压输出功率： 90VA/180VA
5、开关量端子:
开关量输入端子： 8对
空接点： 1--20mA，24V 装置内部有源输出
电位翻转：无源接点（短接信号）
有源接点0-250VDC
开关量输出端子：4对，空接点，遮断容量：110V/2A，220V/1A。
6、时间测量范围:
范围 1ms--9999s 测量精度 1ms
7、体积重量:
净体积：420(mm)×210 (mm)×435 (mm); 约19Kg
整机体积：475 (mm)×270 (mm)×565 (mm); 约28.5Kg
8、电源:
AC220V±10% 50Hz 10A

三相继电保护测试仪厂家装置硬件组成
1.内置高性能工业控制计算机
本装置采用高性能工控机作为控制计算机，配有自还原CF卡， 8.4〃800×600分辨率TFT真彩LCD显示器。本机带高性能专用工业键盘和鼠标，无须另接外设就可直接使用，软件在Windows XP操作系统下运行，操作简便。装置面板配有三个USB接口，可方便地进行数据存取、数据通信和软件升级等。
2.DSP数字信号处理系统
采用6000系列DSP控制器作为核心，FPGA可编程逻辑器件输出波形，由于采用的是DDS硬件输出波形的技术，使波形频率和相位精度相当高，同时，该系统与工控机通讯直接采用USB2.0接口，使得数据通讯稳定可靠。
3.D/A和A/D转换
采用高精度D/A转换器，同时采用有源低通滤波器，使输出波形平滑，幅频特性优良。同时控制系统还保留了12路12位A/D转换电路，可实时采集12路模拟量的输出波形并通过软件在屏幕上显示实际输出的波形，幅值和相位。
4.高精度线性电压，电流功率放大器
电流、电压采用高性能线性放大器直接耦合输出方式，使电流，电压源可直接输出交流和直流波形，并可通过软件计算输出各种如方波、各次谐波叠加的组合波形，故障暂态波形等，可以较好地模拟各种短路故障时的电流，电压特征。功放电路采用进口大功率高保真模块式功率器件做功率输出级，结合精心合理设计的散热结构，具有足够大的功率冗余和热容量，功放电路具有完备的过热、过流、过压及短路保护，电流回路允许开路，不会损坏装置。面板有电流开路指示灯，以方便用户检查接线正确与否。同时面板还有电压过载或短路指示灯，当电压回路（在有输出情况下）发生短路时，该指示灯发亮并启动蜂鸣器报警。大电流限时采用独特的硬件，限时电路，克服了传统的软件限时的缺点，使大电流使用更安全更可靠。
5.开关量输入、开关量输出
装置共有开关量输入端子8对，开关量输出端子4对。
开入量、开出量都由光电隔离器和24V直流继电器组成，其工作电源为独立的24V工作电源，所以在COM端与开入量之间有24V的直流电压。
专用独立的直流电源输出
装置配有两路110V直流电源电压输出，头尾相接组成+110V、0V、-110V三个端子输出，只能作保护装置的工作电源，不能作直流操作电源使用。+110V、-110V两端子可输出220V直流电压。

三相继电保护测试仪厂家装置面板说明

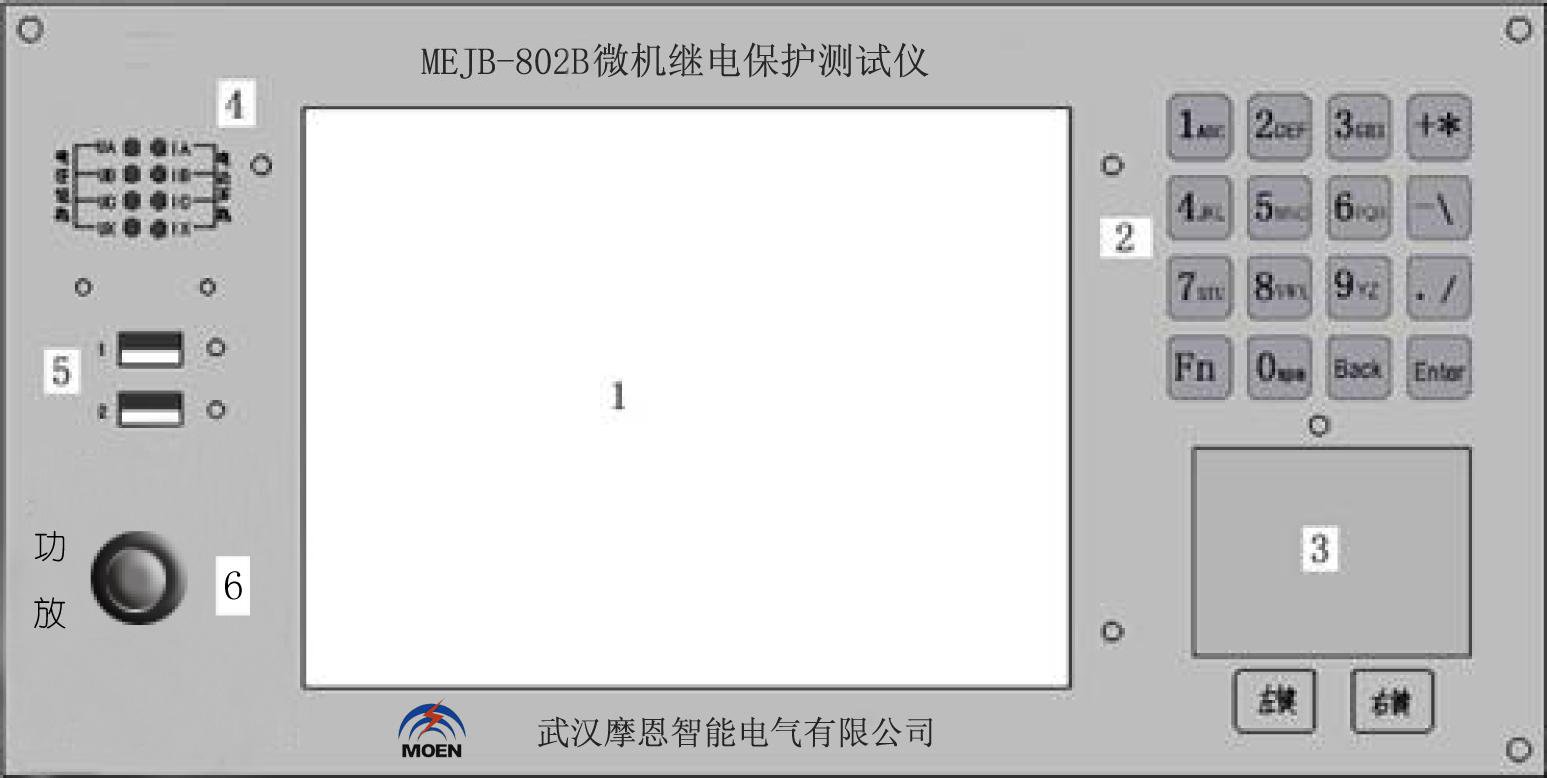

三相继电保护测试仪厂家面板

1、8.4〃液晶显示屏
2、不锈钢键盘
3、触摸式鼠标
4、电压短路告警指示灯，电流开路告警指示灯
5、USB接口，USB1为外接笔记本电脑用，USB2为数据交换用
6、功放电源开关。当须要输出电流、电压时，可打开此电源开关。

武汉摩恩提供三相继电保护测试仪厂家价格、三相继电保护测试仪厂家报价，产品选型，技术支持，三相继电保护测试仪是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。
