如何合理地选用和校验热继电器

来源：www.whmoen.com    更新时间：2020-09-17

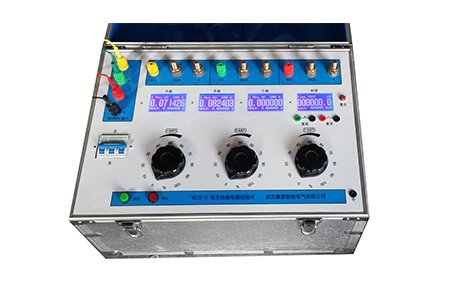

如何合理地选用和校验热继电器。笔者从长期的工作的工作实践中总结出以下几个方面:

1）热继电器的选择根据电动机定子绕组的连接方式选择热继电器的类型。电动机的定子绕组做三角形连接的必须选择三相结构带断相保护装置的热继电器，电动机的定子绕组作星形连接的应选用普通三相结构或两相结构的热继电器；根据电动机的额定电流选择热继电器的规格，一般应使热继电器的额定电流等于或稍大于电动机的额定电流；根据需要的整定电流值选择热元件的编号和电流等级。一般情况下，热元件的整定电流为电动机额定电流的0.95 -1.05倍。特殊情况下，zui好选择可调式热继电器，并按实际使用情况调节电流到合适值，电动机拖动的是冲击幸福灾祸启动时间较长及拖动的设备不允许停电的场合，热继电器的整定电流值可取电动机额定电流的1.1-1.5倍，电动机的过载能力较差，热继电器的整定电流可取电动机额定电流的0.6-0.8倍，同是，整定电流应留有一定的上下限调整范围；如果热继电器的安装位置环境温度不同时，还应考虑到温度影响，其整定电流也应由少许差别；更换热继电器时应按电动机原来配套的热继电器规格、型号选择，或按所配负载电动机额定电流的6倍动作电流选择热继电器，而且动作时间一定要原来的热继电器相同。
2）热继电器的使用热继电器必须按照产品说明书中规定的方式安装，安装处的环境温度应与电动机所处环境温度基本相同，当与其他电气安装在一起时，应注意将热继电器安装在其他电器的下方，以避免受其他电器发热影响而误动作，其安装倾斜度不得超过50；考虑到导线材料和粗细将影响到热元件连接点传导到外部热量的多少，导线过细，轴向导热快，热继电器可能提前动作；反之，导线过粗，轴向导热快，热继电器可能滞后动作，所以热继电器出线端的连接导线应按表1的规定选用；
3）综合看一下：可以看出，设计和制造标准结论是一致的：1.2倍电动机额定电流时，热过载继电器必须动作，时间限制为2h内。1.2倍的含义就是，热继电器的误差不应超过20%。可见热继电器误差大部分比较高，应在20%左右。因此，如果是选择热继电器，则需要看一下它的误差范围到底是多少。但是，目前微机保护的误差范围也是2.5%左右，因此都以1.05倍电动机额定电流开始计算过热。
