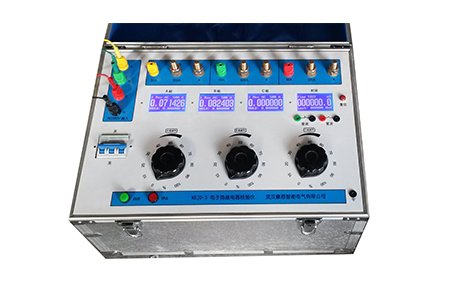

电子式热继电器校验仪案例

来源：www.whmoen.com    更新时间：2020-09-17

电子式热继电器校验仪热继电器的校验：

1、热继电器首次使用前和使用中应定期进行核验、调整以保证其动作的准确性；
2、电子式热继电器校验仪校验前先清除热继电器上所有零部件上的灰尘、污垢、锈斑。相关紧固件应坚固到位无松动。 用手按压脱扣机构，脱扣动作应灵敏可靠；
3、按图1所示连接好校验电路，将调压变压器的输出调到零位置，将热继电器置于手动复位状态，并将整定值旋钮置于额定值处，检查无误后，合上“电源开关”；
4、按下“启动”按钮；
5、将调压变压器输出电压从零升高，使热元件通过的电流升至额定值，1 h内热继电器应不动作；若1 h内热继电器动作，则应将调节旋钮向整定值的方向旋动；将电流升至1.2倍额定电流，热继电器应在20 min内动作；若20 min内不动作，则应将调节旋钮向整定电流小的方向旋转；
6、将电流降至零，待热继电器冷却并手动复位后，再调升电流至1.5倍额定值，热继电器应在2 min内动作；
7、再将电流降至零，待热继电器冷却并手动复位后，快速调升电流至6倍额定值，分断QS再随即合上，其动作时间应大于5 s。
设计规范的规定：通用用电设备配电设计规范GB50055—93
第2.4.7条 交流电动机过载保护器件的动作特性应与电动机过载特性相配合。过载保护器件宜采用热过载继电器（以下简称热继电器）或反时限特性的过载脱扣器，亦可采用反时限过电流继电器。有条件时，可采用温度保护或其他适当的保护。
第2.4.8条 当交流电动机正常运行、正常起动或自起动时，过载保护器件不应误动作，并应符合下列规定：
1）热继电器或过载脱扣器的整定电流，应接近但不小于电动机的额定电流；
2）过载保护的动作时限应躲过电动机的正常起动或自起动时间。过电流继电器的整定电流应按下式确定：
3）必要时，可在起动过程的一定时限内短接或切除过载保护器件。
制造规范的规定：JBT 8627-1997 热过载继电器 GB 14048.4-2003&#160
1）低压开关设备和控制设备机电式接触器和电动机起动器
2） 热继电器的选型和使用热继电器是利用流过电器的电流所产生的热效应而反时限动作的继电器。在电动机控制中主要实现电动机的过载保护、断相保护、电流不平衡运行的保护及其他电气设备发热状态的控制。但是由于没有正确的选择和使用热继电器而引起电动机烧毁的事故，时有发生。
