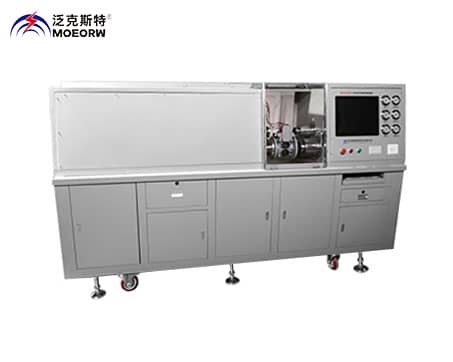

MOEORW-600Q3全自动气体继电器检测台产品特点
MOEORW-600Q3全自动气体继电器检测台，完全按计量要求设计，满足各项功能计量溯源。可对国内外挡板式、双浮球式φ25、φ50、φ80口径变压器用气体继电器进行流速、容积、密封、缺油等参数检测，同时还可选配φ40及断油阀检测功能。
检测装夹处设有透明防护门，所有紧固件及部分结构件均采用304不锈钢，提高了设备使用寿命。嵌入一体式设计，操作界面友好，整机自动化程度高。
1、采集系统：上下位机通讯采用了先进的CAN总线架构，提高了高速数据采集响应时间及采集系统使用寿命。设有重瓦斯流速、轻瓦斯容积采样节点各三对，可在一次检测项目中完成三个节点采样，并显示出三个节点状态。
2、管路结构：采用25、50、80三独立检测管道，流量计及继电器设有前后稳流直管段，可满足流体相关计量标准。
3、流速部分：采用矢量变频器控制离心油泵循环油流，减小了油泵输出时对流量计及继电器产生的脉动流，提高了油流的稳定性。采用φ25、 φ50、φ80三个口径流量计脉冲输出高速测频（V=Qv/S（V=流速；Qv=流量；S=管道截面积），从而提高流速检测准确性。
4、容积部分：采用齿轮计量泵脉冲计数，通过模拟量输出信号，控制计量泵电机转速，精确记录脉冲次数，提高了容积检测准确性及检测范围。
5、压力部分：采用离心油泵堵转施加油压，压力变送器模拟量输出采样。
6、装夹部分：采用单边悬挂对中液压自动夹紧机构，同心偏差小于±3mm，大大降低装夹工作强度。
7、人机交互：采用一体化设计，设备嵌有全彩电容触摸显示器、无线键鼠，可简单直观的对系统进行流速、容积、密封检测的相关操作，并同时编辑打印相关检测报告，且可以保存数据以便随时调阅和打印。
8、信号采样：信号采样接点设置有三对重瓦斯、三对轻瓦斯，可一次试验同时采集三对接点信号，并可自动判断接点状态。

MOEORW-600Q3全自动气体继电器检测台产品结构
1、结构形式
（1）外部机柜采用冷扎板折边成型工艺制造，外形尺寸2900×650×1600mm(长×宽×高)，整机总重1300kg；
（2）油箱采用非承压式结构，侧面设有油位计。
 2、电气及控制系统
（1）工作环境：－10~＋50℃，相对湿度<85%；
（2）电气主线路采用AC380V，总功率9.5KW；
（3）检测台设有油温加热系统，可设定系统油温；
（4）先进的逻辑保护机制控制相关器件，当出现超压、延时、泄漏等，系统可快速终止检测流程，并弹出相关提示对话框，准确判断故障原因；
（5）采用19寸全彩触摸显示器一体式设计，图形显示操作过程由系统自动完成，无需人工干预；
（6）嵌入PC系统可直观的对重瓦斯流速、轻瓦斯容积、油压密封单项检测及综合项目检测。可编辑检测报告微打，也可嵌入模板通过WIFI或有线网络进行A4打印；
（7）检测系统软件由我公司自主开发，具有完全知识产权。软件基于WIN平台运行可以兼容第三方软件，可实施网络远程系统升级和维护。

MOEORW-600Q3全自动气体继电器检测台主要技术性能
1、测量范围
（1）重瓦斯流速检测
    φ25毫米管径的流速范围：0.6~4.2m/s；
    φ50毫米管径的流速范围：0.6~3.2m/s；
    φ80毫米管径的流速范围：0.6~2.2m/s。
（2）轻瓦斯容积检测
    检测范围：0~950mL。
（3）密封检测压力及时间范围
    密封检测压力范围：0~250kPa；
密封检测时间范围：1~60min。
2、精度
（1）流速检测精度：1.5级，流量计精度：0.5级，重瓦斯流速显示位数：0.001m/s；
（2）轻瓦斯容积显示位数：0.1mL，精度：1.0%；
（3）密封显示位数：0.1kPa，精度：0.5%。
