电缆故障测试仪信号发生器面板

来源：www.whmoen.com    更新时间：2020-08-03

电缆故障测试仪（ME-930T电缆路径探测信号发生器）（T：信号发生器）

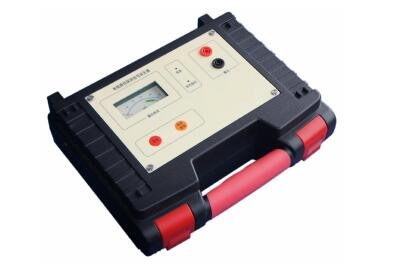

信号发生器外观结构如图2-2-1所示：


图2-2-1 信号发生器外观

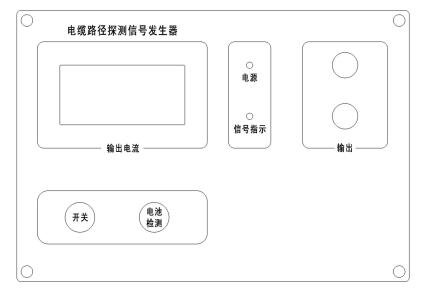

电缆故障测试仪信号发生器面板如图2-2-2所示：
图2-2-2 信号发生器面板

1.表头：正常情况下用来显示输出电流，其满幅值为500mA；
2.按  电池检测  键则显示电池水平，指针位于绿色区域表示电池电量正常，若指针位于黄色区域，表示电池欠压，仍可工作一小段时间，建议充电；若指针低于黄色区域，表示电池电量不足，可能无法开机，需充电后再使用。
3.开关  键：长按2秒钟有效，用来打开或关闭仪器电源。
4.电池检测  键：用来检测电池电量水平，按下后观察表头显示可判断电池电量是否正常。本功能在开机和关机状态下均可使用，
5.“电源“指示灯：用来表示电源状态。开机后，本指示灯亮。若电池电量正常，则常亮；若电池欠压，则闪烁；若严重欠压，则自动关机，灯灭。
6.“信号”指示灯：用来表示信号输出状态。
7.充电插口：在电缆故障测试仪信号发生器侧面，用来接充电器，对仪器内置电池充电。
