电缆故障测试仪主机面板

来源：www.whmoen.com    更新时间：2020-08-03

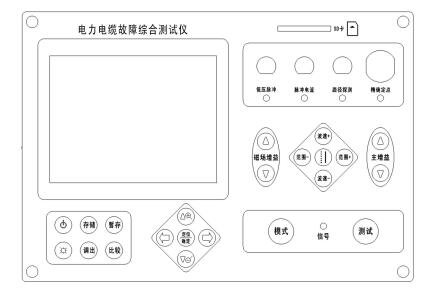

电缆故障测试仪主机面板

电缆故障测试仪主机面板上有以下内容：
1.电缆故障测试仪液晶屏幕：
显示各种信息，显示的内容在以后章节中有详细介绍。
2.电缆故障测试仪按键和指示灯：
（1）开关  键：长按2秒钟有效，用来打开或关闭仪器电源。
（2）    键：背光键，用来打开和关闭液晶屏背光。
（3） 存储  键：用来存储当前波形。
（4） 调出  键：调出SD卡中存储的历史波形。
（5） 暂存  键：在仪器内存中暂存当前波形，以备双波形比较。
（6） 比较  键：同时显示当前波形和暂存波形，以便比较两波形的异同。
（7）   和    键：用来移动光标。
（8）定位／确定  键：定位功能：自动移动光标，定位故障点。
确定功能：当某些操作需要时，用来进行确认。
（9）上/放大  和  下/缩小  键：在正常测试时，用于对波形的缩小／放大。当调出SD卡已存储的波形时，用来选择需要查看的波形。
（10） 磁场增益  ＋/－：用来在定点模式下调整同步磁场信号的增益。
（11） 范围  ＋/－键：用来改变当前测试范围（量程）。
（12） 光标切换  键：用来切换虚实光标。
（13） 波速  ＋/－键：用来调整电缆波速度。
（14） 主增益  ＋/－：用来调整测距 / 定点声音 / 路径信号的增益。
（15） 模式  键：循环选择工作模式。
（16）面板右上角区域的“低压脉冲”、“脉冲电流”、“路径探测”、“精确定点”指示灯用来指示当前工作模式，
（17） 测试  键：在低压脉冲模式：按一下进行一次测试；在脉冲电流模式下：按一下进入等待触发状态；在定点和路径模式下无效。
（18）“信号”指示灯：低压脉冲模式：测试时闪亮一次；脉冲电流模式：触发时闪亮一次；定点模式：磁场触发时闪亮一次；路径模式：无效。

3.电缆故障测试仪接口：
（1）低压脉冲插口：接低压脉冲测试线。
（2）脉冲电流插口：接脉冲电流耦合器。
（3）路径探测插口：接路径传感器。
（4）精确定点插口：接定点传感器。
（5）SD存储卡插槽：SD卡用来存储测距波形。需要时将SD卡插入插槽，按压到底；需要取出时，按一下SD卡，将自动弹出。
（6）耳机插口：在主机侧面，用来在定点和路径模式下，接耳机监听声音。
（7）充电插口：在主机侧面，用来接充电器，对仪器内置电池充电。
