GIS局部放电在线监系统选型

来源：www.whmoen.com    更新时间：2020-05-12

GIS局部放电在线监系统选型简介
武汉摩恩提供GIS局部放电在线监系统厂家价格、GIS局部放电在线监系统厂家报价，产品选型，技术支持，系统采用多种抗干扰措施，能够有效的去除现场环境中的干扰，准确提取局部放电信号，判断设备运行状况


开关柜是电力系统中非常重要的电气设备。随着电网的发展和设备技术的提高，10，35kV系统开关柜在电网中已大量使用。
开关柜的在长期运行中，由于各种客观原因造成开关柜在安装和投运后的过程中出现电缆搭接处故障、母线故障、触头故障、操作机构故障、避雷器故障等，从而对电网的可靠运行带来了隐患，直接影响设备的安全稳定运行。

GIS局部放电在线监系统选型功能及特点
1、抗干扰能力高，监测数据准确
系统采用多种抗干扰措施，能够有效的去除现场环境中的干扰，准确提取局部放电信号，判断设备运行状况；
2、安装简便、快捷
由于电力行业的特殊性，不能长时间停电施工，该系统在设计初按照简便快捷的宗旨，无需改动原有设备结构就能够快速安装，且安装后不影响设备正常运行，维护简单。
3、无需停电即可查询、设置参数、维护
该系统采用模块化设计，采用统一数据总线的方式，无需停电即可对各单元进行数据查询、参数设置。
4、多种监测手段结合，测量数据更加有效
采用声电联合测试（超声波法和地电波法），通过声电数据结合分析，能有效的提取局部放电信号。
5、多种数据分析手段
系统可显示实时波形、趋势图、频域分析图等多种图形，能够有效的分析放电种类及疑似故障点。


GIS局部放电在线监系统选型基本原理
在高压设备有局部放电时会产生声、光、电磁波、热、化学物质等信号，通过相应的传感器捕捉到这些信号，并对这些信号进行处理，转化为可读信息，通过分析该信息得到当前设备的运行状况。

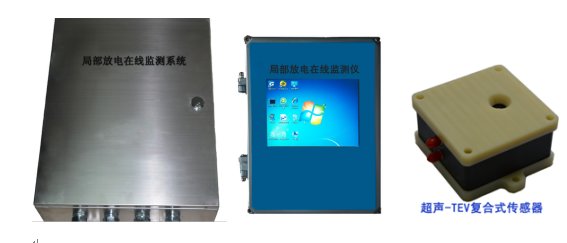

GIS局部放电在线监系统选型现场监测单元主要技术参数：

技术特性
通道数	16个电信号接口
采样率	zui大200MGa/s
采样精度	12bit
量程范围	0.01mV～20V/100dB
频带范围	10kHz-100MHz
本量程非线性误差	5%
电源模式	内置锂电池/AC 220V
显示
显示屏	6.5寸 TFT真彩色触摸液晶显示屏
分辨率	640×480
操作	全触摸屏操作
存储
物理存储	4GB
硬盘	32G固态硬盘 用于存储试验记录及试验数据
接口
RS232*2	用于与PC机同步传输接口
USB*2	可外接鼠标键盘，以及外接移动存储设备
电信号接口	16路BNC接口，用于信号输入
网口*1	用于连接网络
通用说明
CPU	主频1.6GHz
系统	WIN7
使用环境温度	-20℃至60℃
存储环境温度	-20℃至45℃
