局部放电检测仪选型简介
武汉摩恩提供局部放电检测系统选型价格、局部放电检测系统厂家报价，产品选型，技术支持，采用大屏幕示波管，试验波形显示清晰，有高频椭圆扫描（摄取功率小于1伏安），放大系统动态范围大，频带组合多（九种），有辅助零标系统，数字式表头，可同时显示放电脉冲的放电量和高压试验电压。

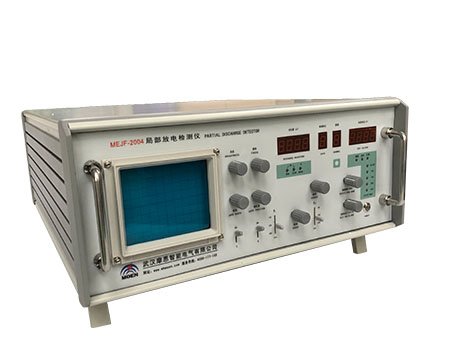

MEJF-2004局部放电检测仪选型是我司根据当今国内外局放仪研究领域的理论，参照国际电工委员会（IEC60270）标准，采用了高科技技术和新型电路，通过各地用户广泛试用后的不断改进而成的，它在保留了前几代产品优点和功能的同时，又比前几代产品在设计上更完善，使用上更方便，性能上更可靠。

局部放电检测仪选型试验准备
1、检查试验场地的接地情况，将本仪器后部的接地螺栓26用粗铜线（zui好用编织铜带）与试验场地的接地线妥善相接。输入单元的接地短路片也要妥善接地。
2、根据试品电容CX耦合电容CK的大小，选取合适序号的输入单元，表一中调谐电容量系指从输入单元初级绕组两端看到的等效电容（可按CX与CK的串联值粗略估算）。
输入单元应尽量靠近被测试品，输入单元的“接放大器”Q9插座，经8米长电缆与仪器后背板上的放大器输入插座26（有绿色圈）相接。
3、试品接入输入单元的方法主要有以下几种（见图3）。

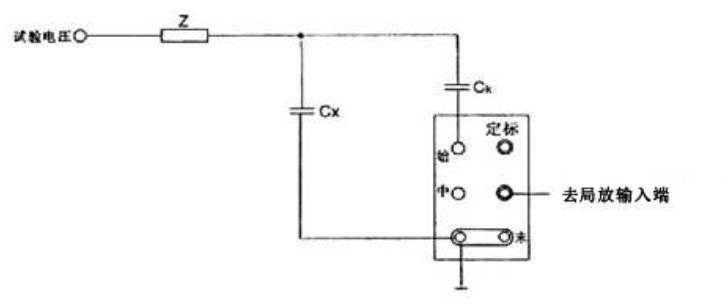

图3  a  并联接法

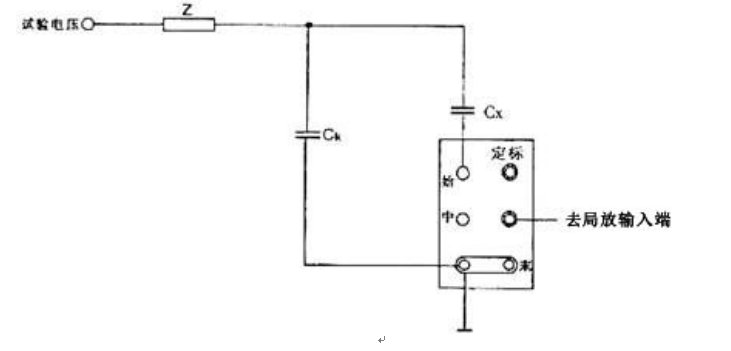

图3  b  串联接法

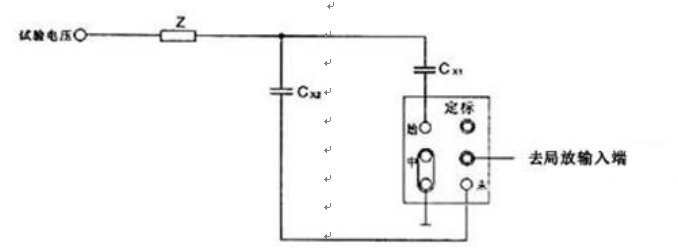

图3  c  平衡接法

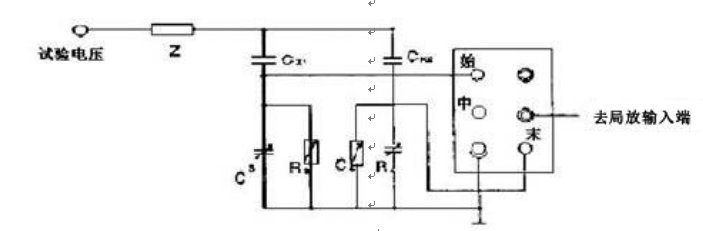

图3  d  桥式接法

图中：CX——试品；CK——耦合电容；Z——阻塞阻抗；
R3、C3、R4、C4——桥式接法中平衡调节阻抗。
4、在高压端接上电阻分压器或者电容分压器，其输出经测量电缆接到后背板“接高压电阻”输入插座27（红色）。
5、常用局部放电试验电路见图4

图4  局部放电试验标准接法电路（直接法的并联法）
图中：A－输入单元的初级始端；B－输入单元的初级末端，C－输入单元的初级中心抽头，E－输入单元地。


局部放电检测仪选型用户选配设备
1、输入单元：1～12号，适应6pF～250µF的试品，另可选用7R号输入单元测长电缆用，任选；
2、高压电阻：目前有50kV、100kV及200kV三种，任选；
3、MEOWF系列耦合电容器：10kV-500kV电压等级，500-1000pF，任选；
4、MEFOF系列分压电容器：10kV-500kV电压等级，500-1000pF，任选；
5、JZF系列校正脉冲发生器：JZF-6型、JZF-8型、JZF-9型和JZF-10型，任选；
6、MELB系列电源隔离滤波器；
7、MEYXY系列工频高压试验控制台；
8、MEYWDT系列工频无局放试验变压器：电压等级10kV-500kV，容量1kVA-500kVA，任选。
