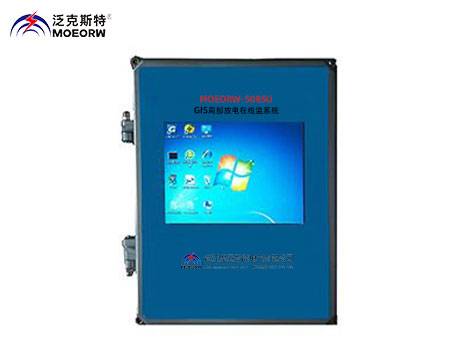

MOEORW-5085U GIS局部放电在线监系统

执行标准：DL/T846.4-2004

产品别名：局部放电检测仪、GIS局部放电在线监系统、局部放电测试仪、局放仪、局部放电测试系统、多通道数字式局放仪、局部放电耐压试验装置

产品特性：
※可选择监测局放电信号或局放超声信号，也可同时监测;
※该局放监测仪采用全密封铝合金多腔体屏蔽设计，具有极强的电磁兼容性和抗干扰能力；
※采样率：200MSa/s；
产品品牌：泛克斯特
24小时服务热线：159-9741-2136

售前咨询：027-87669508

MOEORW-5085U GIS局部放电在线监系统简介：
MOEORW-5085U GIS局部放电在线监测系统是我公司技术人员根据多年GIS局放检测经验，设计生产。适用于对GIS的局部放电在线监测。
该系统配备GIS在线监测专用UHF传感器、高灵敏度超声波传感器、软件采用zui新信号处理技术，超声波和UHF等检测技术，用于检测并分析气体绝缘组合电器（GIS）设备内部局部放电高频电磁波信号和超声波信号，进而检测并评估GIS设备运行状态，避免GIS高压设备的突发性事故，有效检测设备绝缘劣化、发生击穿、闪络等严重现象。
MOEORW-5085U GIS局部放电在线监测系统由现场监测主机、GIS专用局部放电检测软件、UHF传感器、超声波传感器等组成。

MOEORW-5085U GIS局部放电在线监系统功能特点：
1.监测方式灵活：可选择监测局放电信号或局放超声信号，也可同时监测；
2.抗干扰能力强，监测数据准确：该局放监测仪采用全密封铝合金多腔体屏蔽设计，具有极强的电磁兼容性和抗干扰能力；
3.体积小，安装简便：采用集成化设计；安装时只需固定在铁芯接地线或零线接地线上即可。传感器采用开口设计，可完全在发电机运行状态下进行安装；
4.存储量大，数据备份方便：数据保存周期不小于10分钟的情况下，可连续保存数据的时间不小于1年。并且可随时利用笔记本或计算机通过USB上载数据进行数据备份；
5.设备管理方便：站内数台监测设备可独立运行，数据分别记录，也可利用1台计算机通过一条数据通讯总线对多台设备统一管理。（见图2）
6.提供多种报警方式：当发电机、变压器局放超标时，该监测仪及时通过通讯线主动向上一级管理设备发出报警信号，同时监测仪内部的报警继电器动作，输出无源触点信号，此时在监测仪的液晶显示器上显示出报警信息；
7.功能完善的后台管理软件：上位机软件具备强大的局部放电趋势分析功能。放电量、趋势图数据及报警事件连续记录、自动保存，并可随时查看分析；
8.数据远程传送：通过现场总线、电话网或Internet网络实现异地数据传输，进行高压电气设备的远程在线监测、运行分析。

MOEORW-5085U GIS局部放电在线监系统技术参数
1、使用条件
海拔高度： ≤3000m
环境温度： -20～60℃
相对湿度： ≤95%
2、现场主机技术参数
通道数： 2/4/16个独立测量通道（可扩展）
采样率： 200MSa/s
采样精度： 12bit
主机显示屏尺寸： 6.5寸
电源模式：交流电源（AC220V 50Hz）
系统设计使用寿命：超过10年
3、传感器技术参数
检测灵敏度： UHF传感器：-75dBm
超声波传感器：-60dB
量程范围：超声波传感器：-60dB ～ 0dB
检测频带： UHF传感器：300MHz-3GHz
中心频率：超声波传感器：40kHz
