地下金属电缆故障定位仪厂家简介
武汉摩恩提供地下金属电缆故障定位仪厂家价格、地下金属电缆故障定位仪厂家报价，产品选型，技术支持，地下金属电缆故障定位仪在非开挖的情况下，对地下管道、电缆、光缆进行精确定位和埋土深度测量，精确查找地下管道外防腐层破损点、埋地电缆故障点的位置。该仪器融合超窄带滤波器、蓝牙无线通讯、GPS定位、专业数据分析软件自动成图、检测报告自动生成等zui先进技术，具有超强抗干扰能力，精准定位和测深，适用于地下各种金属管线的探测和巡线、管线管理与维护、市政规划建设、供电等部门的管线检测，是管道维护单位的必备仪器之一。

一、地下金属电缆故障定位仪厂家MOEORW-9006地下金属电缆故障定位仪特点
（一）功能多
1、发射机功能: 具有感应法、直接法和夹钳法三种信号施加模式，适合不同场合需要。
2、接收机功能: 用于对地下电缆的位置、走向、埋深及电流测量。
3、左右定位箭头指示目标管线位置，定位快速、精确；前后箭头和dB值指示防腐层破损点的位置及大小。
4、具有背光功能，适合夜间抢险使用。
5、GPS地理定位功能，管道走向自动成图。
6、专业数据分析软件，检测报告自动生成。
7、用于埋地电缆故障点精确定位。
8、电流测量：测量发射机施加到被测管线上的电流。
9、万用表功能：可测量输出电压、线路电压、线路电流、阻抗和功率。在电缆故障查找前后测试电缆的通断性和绝缘质量。
10、外置感应式夹钳：适合检测电缆时无法直连施加信号的场所。

(二)定位精度高 :
多种测量模式进行管线定位(谷值模式、峰值模式、宽峰模式、峰值箭头模式)，可相互验证，确保管线定位的精确度。
1、极大值法: 可用峰值模式、宽峰模式、峰值箭头模式测定水平分量（）或水平梯度（）的变化, 据其zui大值的位置来定位;
2、极小值法: 用谷值模式, 通过测定垂直分量（）的变化, 据其zui小值的位置来定位。
(三)测深方法多:
具有多种测深方法可任意可选,并可相互验证。
1、双水平线圈直读法；
2、单水平线圈80%法、50%法;
3、45度法。
(四)抗干扰性强
1、观测参数多: 既可测水平分量（）、垂直分量（）又可测水平梯度（）。
2、发射功率大: 发射机输出功率达10W且连续可调,根据需要任意选择。
3、工作频率多:
发射机频率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。
接收机频率：无线电、50Hz、100Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。
根据目标管线特征(材质、结构、埋深、长度等)、环境选择合适的工作频率。
(五)操作简便
1、直观: 采用图形显示器，能够持续、实时显示检测过程中各种参数及信号强弱情况。
2、自动: 测量深度时自动转换到双水平天线模式并自动调节接收机灵敏度，使测量信号达到zui佳，测深完毕自动恢复到测深前的工作模式。
(六)连续工作时间长, 使用成本低
发射机配备了大容量锂电池组, 一次充电, 可满足外业探测一个工作日供电需要, 并可循环使用,大大降低了检测成本。
（七）发射机交直流两用
正常情况下，如果发射机电池电量充足，就使用仪器内置的电池组供电。如果在使用过程中，发射机电池电量不足了，但检测任务又没有完成，则可以直接外接专用的电源适配器，仪器即可正常使用，而不必等仪器充足电再使用。
二、地下金属电缆故障定位仪厂家定位仪组成部分及其结构功能
（一）接收机：
MOEORW-9006接收机用于对地下管线、电缆的定位，地下管线的埋土深度的测量以及电流测量。多种频率和工作模式能够满足各种环境和各种管线探测的需求。

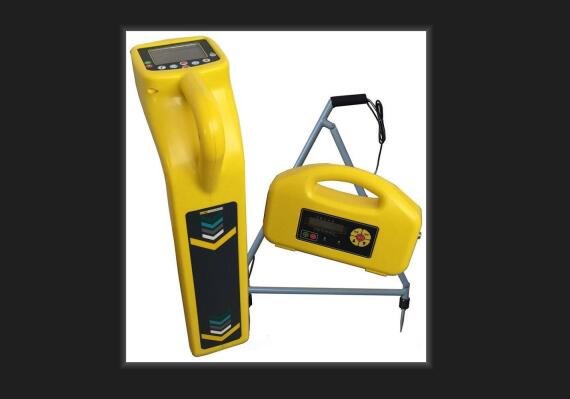

地下金属电缆故障定位仪接收机

（二）发射机
MOEORW-9006发射机用于将所选择的特定频率的信号施加到目标管线上，可以通过直接连接法和感应法来施加信号。发射机具有功率大，测量距离远，自动阻抗匹配，自动测量管线接地电阻等特点。

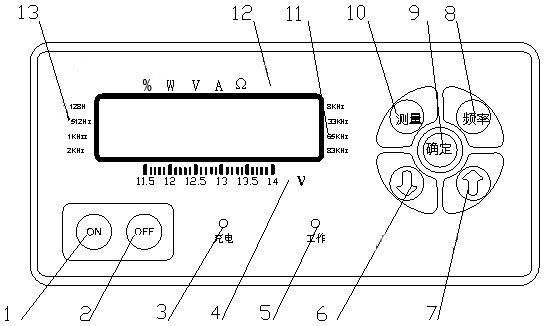

地下金属电缆故障定位仪厂家发射机

（三）仪器的电池充电
当发射机电池电压过低就需要对其进行充电，充电时必需先关闭仪器（如果仪器处于开机状态，则不对电池充电，而是可以正常工作），然后将电源适配器的圆孔接口插入仪器的电源插孔，将电源线一端插入适配器的梅花插孔中，另一端插入220V电源，观察一下发射机的充电指示灯，当充电正常时，充电指示灯应为红灯，充足电后自动停止充电，电源适配器指示灯变成绿灯。
接收机充电时，只要将充电器的圆形插头插入接收机的充电插孔中，另一端接220V电源，充电器指示灯红色，充足电后充电指示灯变为绿色。
三、地下金属电缆故障定位仪厂家技术参数
（一）接收机
定位精度：深度的±5％
深度测量精度：深度的±5％（无邻近管线干扰）
电流测量精度：实际电流的±5％
深度测量范围：＜6米
工作模式：谷值法、峰值法、宽峰法、峰值箭头法
工作频率：无线电、50Hz、100Hz、128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz（工作频率根据产品的规格型号不同而略有差异）
工作温度：-20℃～＋50℃
电池：7.4V锂电
外形尺寸：595mm×136mm×238mm
重量：1.6Kg（包括电池）
（二）发射机
输出功率：10W
工作频率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz
（工作频率根据产品的规格型号不同而略有差异）
工作模式：直连、感应和夹钳三种模式自动转换
电池：14.8V内置锂电池组
工作温度：-20℃～＋50℃
外形尺寸：348mm×228mm×84mm
重量：2.5Kg（包括电池）
四、地下金属电缆故障定位仪厂家测量前的仪器检查
使用MOEORW-9006地下金属电缆故障定位仪接收机和发射机前要先进行常规检查，确保电池电量充足，仪器各项功能正常。如果有下列任何情况之一，请先将问题解决后再使用仪器。
（一）接收机检查：
1、电池电量检查：按下电源键检查电池电量。如果电池电量充足，则显示器中电池符号五个实线条全部显示，当电池符号只有一个实线点亮时，电池符号闪烁，表示电量不足，需充足电后使用。
2、工频法工作方式检查：按下频率键选择50Hz的工作频率，调节灵敏度，从1米以外把MOEORW-9006接收机指向日光灯，打开日光灯应该听到很强的信号音，显示器会有很强的显示指示。
3、感应法工作方式检查：选择一个没有干扰的地方，把发射机按正常的方位放在地面上，打开发射机，调节好输出功率百分比和频率。然后把接收机（离发射机5米左右）宽面对准发射机，并保持与发射机相同的频率，把灵敏度调节到足够大时接收机应该有信号响应。
4、夹钳法：当外接夹钳插入发射机输出接口按下开键时，发射机自动选择33KHz的频率，把夹钳夹在目标管线上，调节好发射机功率。打开接收机，选择33KHz的频率，沿着管线的路由接收机应该有信号响应。
（二）发射机检查；
发射机主要检查电池电量：打开发射机，观察显示器中电池电量指示灯的点亮情况，如果电池电压指示低于11V，则需要对电池充电,充足电后再使用。
（三）测深功能检查：
选择一个没有金属结构和其他被探测管线的地区，将一根大于20米的绝缘电缆或导线放置在地面上，远端连在接地棒上或直接接地，近端连接到输出线的红线（黑线接地），并将输出线插入发射机的输出插孔。打开发射机，调整好输出信号，用MOEORW-9006接收机在长导线上方已知高度处进行深度测量。此时接收机就垂直放置在导线正上方，长导线中部，即距发射机10米。在不同的高度进行深度测量，结果与已知高度比较，即可校准深度（注意如果附近有金属物体会影响其准确性）。
五、地下金属电缆故障定位仪厂家管线探测方法
（一）发射信号施加操作
MOEORW-9006地下金属电缆故障定位仪场源有被动源和主动源两种工作方式。被动源工作方式用来搜索一个区域内未知的电力电缆或者施加有阴极保护信号的地下管道以及能感应到无线电频率的金属管线，主动源工作方式用来追踪和定位区域内管线信号。
（二）接收探测
MOEORW-9006地下金属电缆故障定位仪接收机用于对目标管线的定位、定深和测量目标管线中的电流。
当发射机的信号成功地施加到目标管线上以后便可以用接收机探测目标管线的位置、走向、深度。位置和埋深是地下管线的zui重要资料，因此对管线定位和定深是地下管线探测工作中zui重要的环节。
六、地下金属电缆故障定位仪厂家现场探测的一般程序
1、探测前的资料准备及现场研究。
MOEORW-9006地下金属电缆故障定位仪可对一片区域中所有直埋金属管道和电缆进行定位。因此，用MOEORW-9006地下金属电缆故障定位仪探测到的有关管线埋深和位置的资料有助于在新工程项目施工前预知地下管网的分布情况，使用管线仪探测之前应该先搜集探测区域内地下管网的相关档案资料（《城市地下管线工程档案管理办法》自2005年5月1日起已经施行，城市地下管线相关档案资料可以到当地城建档案馆咨询），虽然有时这些资料并不是十分可靠或准确，但它也能够提供所探测区域内的一些管线的情况，并研究一下现场：井盖、路灯和一切指示有直埋管道和电缆的标志都应该考虑在内。
2、工频法网格扫测。
MOEORW-9006接收机能够测试电力电缆50Hz的频率，这种方式可以迅速地探测出被测区域内地下电力电缆的位置和走向，并且不需要使用发射机。
3、感应法搜索。
感应搜索是探测未知管线的zui可靠的技术。这种搜索方法需要发射机、接收机和两个检测员。这种搜索方法被称为“两人搜索法”。在开始搜索之前，确定要搜索的区域和管线通过该区域可能的方向。打开发射机，选择工作方式为感应方式并选择相同的频率。一个检测员操作发射机，另一个检测操作接收机。当发射机经过管线时将信号施加到管线上，然后在发射机上游或下游20米远处接收机就可以探测到该信号。发射机的方向与估计的管线的方向保持一致。第二个人提着接收机在要搜索的区域的起始位置，接收机的天线的方向保持与可能的地下管线的方向垂直。将接收机调到不会接收到直接从空中传播过来的发射机信号的zui高的灵敏度。当发射机与接收机的方向保持正确之后，两个操作人员平行地向前移动。提着接收机的操作人员在向前走动的过程中，前后移动接收机。发射机将信号施加到正下方的管线，再由接收机探测到该信号。在接收机探测到的峰值的位置在地面上做好标志。在其它可能有管线穿过的方向重复搜索。
4、管线的追踪、定点定位及深度测量。
将发射机信号施加到直埋管道或电缆上可供接入的位置上。如：集装箱、阀门、路灯等，追踪这条管线区域外的部分并做好标记。
对于需要探测的那些管线，可追踪它们，直至它们到达地面上的井盖、路灯和消防栓等位置，然后施加发射机信号，再从这些位置返回来追踪这些管线直至回到该区域内。
对区域内的各条管线的关键点和特征点进行定点定位和深度测量，在各个探测点处做好标志，记录相关的管线资料和探测结果，然后对记录的数据进行整理并绘出该区域的管线分布图。
七、地下金属电缆故障定位仪厂家管线接地故障定位
管线的接地故障主要包括：①绝缘管道的绝缘防护层破损；②无铠装低压电缆的接地故障；③高压电缆护层故障（尤其是超高压单芯电缆）。对于此类故障，主要使用A字架进行跨步电压定点。
（一）信号发射接线方法
首先将管线的所有人为接地全部解开，并使其保持可靠的浮空绝缘。发射机工作在直连方式，直连输出线的黑色鳄鱼夹和打入地下的接地棒连接，红色鳄鱼夹和故障管线连接。
（二）目标管线定位:
用接收机对目标管线定位，确定故障的大体区域。如果在管线追踪时，有异常信号损失，这就可能是部分信号从绝缘破损处泄漏到大地中形成的。
（三）故障检测线连接:
将故障检测线或A字架的连接线插入接收机输入插孔。
（四）接收机模式设置：
调节接收机模式键，选择外接信号模式。
（五）用A字架对管线故障点的定位方法：
通过MOEORW-9006地下金属电缆故障定位仪接收机可以检测出流过Ａ字架的电位值，通过电位读数变化可以查找埋地管线的对地绝缘（钢管的外防腐层、电缆的外护层）故障。
