带电电缆识别仪厂家简介
武汉摩恩提供带电电缆识别仪厂家价格、带电电缆识别仪厂家报价，产品选型，技术支持，带电电缆识别仪是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。
带电电缆识别仪厂家

安全须知

�8�5有电！危险！操作者须经严格培训并获得国家相关电工操作认证才能使用本仪表进行现场测试。注意本仪表面板及背板的标贴文字及图标。
�8�5操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。
�8�5使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露及断线才能使用。
�8�5注意本仪表所规定的测量范围及使用环境。
�8�5耦合钳在发射信号时，产生啸叫声属于正常现象。
�8�5耦合钳在发射信号时，会产生较大的磁吸力，此时禁止打开钳口，必须关闭发射机电源后才可以打开钳口。
�8�5使用直连输出模式时，严禁将红黑测试线接入正在运行的电力电缆。
�8�5为确保人身安全，对已确定的电缆，在维修开锯前，一定要扎钉试验。
�8�5仪表后盖及电池盖板没有盖好禁止使用。
�8�5确定导线的连接插头已紧密地插入接口内。
�8�5仪表于潮湿状态下，请勿使用，或更换电池。
�8�5禁止在易燃及危险场所测试。
�8�5测试线须撤离被测导线后才能从仪表上拔出，不能触摸输出插孔，以免触电。
�8�5请勿在强电磁环境下使用，以免影响仪器正常工作。
�8�5仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。
�8�5请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。
�8�5仪表必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭。
�8�5长时间不用仪表，请定期给电池充电或取出电池。
�8�5更换电池，注意极性，若无法更换，请联系厂家。
�8�5使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。
�8�5由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。

一、带电电缆识别仪厂家简介

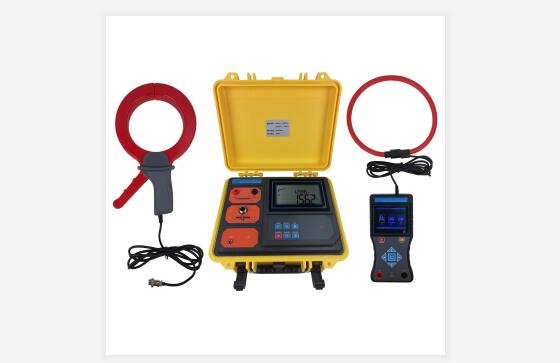

MESB-2136D 带电电缆识别仪又名电缆识别仪、多功能电缆识别仪、智能电缆识别仪，是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术，结合精准算法。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成。
发射机：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大功能率可充锂电池，发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。
发射钳：带电电缆识别时，发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ120mm，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。
带电识别时：采用卡钳耦合输出脉冲电流，发射四种频率：625Hz、1562Hz、2500Hz、10kHz，通过发射钳耦合到目标电缆上（目标电缆为三芯带铠电缆），给电缆线芯注入复合脉冲电流信号，该脉冲电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因脉冲电流有方向性，所以检测也具有方向性。
停电识别时：采用直连输出脉冲电流，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测、解码、识别；因电流有方向性，所以检测也具有方向性。
接收机：为手持设备，3.5寸彩色液晶屏，内置高速微处理器，结合精准算法，对发射机的脉冲编码电流信号进行识别并解码，同时具有信号强度标定功能，显示信号强度和检测结果，精美直观；彩色刻度条动态显示，一目了然，电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。同时可测试电压量程为AC 0.00V～600V(50Hz/60Hz)，可测交流电流量程为AC 0.00A~5000A(50Hz/60Hz)，可测电流频率45Hz～70Hz。
柔性电流钳：为洛氏线圈，具有极佳的瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不必断开被测线路，非接触测量，安全快速。
特别提示：本电缆识别仪同时具有带电电缆识别及停电电缆识别功能，停电电缆识别时：严禁接入带电电缆中。带电电缆识别只适用于三芯带铠电缆。识别时，发射钳、接收钳不能混用，同时要保证输入信号方向的一致。

二、带电电缆识别仪厂家技术规格
1．基准条件和工作条件

影响量	基准条件	工作条件	备注
环境温度	23℃±1℃	-10℃～40℃	/
环境湿渡	40%～60%	＜80%	/
被测电压电流频率	50Hz±1Hz	45Hz~70Hz	测试电压电流时
接收机工作电压	7.4V±0.5V	7.4V±1V	/
发射机工作电压	11.1V±0.5V	11.1V±1.5V	/
外电场、磁场	应避免
被测电缆位置	被测电缆处于柔性线圈的近似几何中心位置

2．发射机规格

功能	发射复合脉冲频率电流信号，显示剩余电池电压，发射状态动态指示
电源	11.1V大容量可充锂电池，充满电连续工作约8小时
输出方式	带电识别时卡钳耦合；停电识别时直连输出
发射频率	625Hz、1562Hz、2500Hz、10KHz（带电识别时），按上下箭头键调节发射频率
脉冲电压	500V（停电识别时）
脉冲电流	zui大5A（取决于回路电阻的大小）
脉冲频率	1次/秒
脉冲宽度	2ms
发射钳内径	φ120mm
测试线长	3米，带鳄鱼夹，红黑各1条
发射钳尺寸	长宽厚300mm×175mm×50mm
发射钳内径	φ120mm
发射钳线长	2m
接地针尺寸	长宽厚225mm×100mm×10mm
发射机尺寸	320mm×275mm×145mm
发射钳尺寸	长宽厚300mm×175mm×50mm
显示模式	超大LCD实时显示剩余电池电压，具有背光灯
LCD尺寸	长宽128mm×75mm；显示域124mm×67mm
外包装尺寸	长宽高400mm×245mm×335mm
工作温度	-10℃～40℃
存储条件	-20℃~50℃，≤95％RH, 无结露
背光控制	有，白色背光灯
工作温度	-10℃～40℃
存储条件	-20℃~50℃，≤95％RH, 无结露
仪表质量	发射机2.5kg；发射钳1.08kg；总质量4.4kg（含接收机）
电池电量	当电池电压低于9.65V时，电池电压低图标显示，提醒给电池充电；低于9.5V时，设备自动关机
充电器	12.6V DC充电器
充电接口	圆形充电接口，DC标识
抗压	发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力
耐压	AC 3700V/rms(仪器箱顶面与底面之前)
电磁特性	IEC61326(EMC)
参考安规	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)

3．接收机规格

功能	带电电缆识别、停电电缆识别；交流电压、电流、频率测量
电源	7.4V大容量可充锂电池，USB充电接口，充满电连续工作约6小时
额定电流	约300mA max
显示模式	3.5寸真彩液晶屏显示，彩色图标指示
信号标定	有，接收信号与发射信号的百分比，达到标定值60%以上为识别成功条件之一
方向识别	有，发射钳、接收钳与加载信号必须方向一致，为识别成功的条件之一
电缆识别成功	绿色打钩图标指示（√）
非目标电缆	红橙色打叉图标指示（×）
接收机尺寸	长宽厚207mm×101mm×45mm
柔性电流钳	长约630mm，线径6 mm或12.5mm
线圈内径	φ200mm（可以根据需要定制更大口径）
引线长度	柔性电流钳引线长度：2m
电压测试线	长1m (红黑各1条)
检测范围	停电识别：线圈可检测回路电阻为0Ω～10kΩ的脉冲信号；检测回路电阻为10kΩ时，需保证发射机电池电量为11V以上(一般可以达到线缆长度3-10公里，主要由接地电阻与线缆电阻决定)
检测范围	带电识别：线圈可检测回路电阻为0Ω～200Ω的脉冲信号；检测回路电阻为200Ω时，需保证发射机电池电量为11V以上(一般可以达到线缆长度3-5公里，主要由接地电阻与线缆电阻决定)
量程	交流电压： 0.00V～600V(50Hz/60Hz)
	交流电流： 0.00A～5000A(50Hz/60Hz)
	电流频率： 45Hz~70Hz
精度	交流电压：±2%±3dgt
	交流电流：±2%±3dgt
	电流频率：±2%±3dgt
识别信号	彩色信号幅度和数字显示
检测速率	约1次/秒
增益调节	测试界面下，按左右箭头键调节信号放大倍数，信号幅度条处于10~100处zui佳
背光控制	开机功能选择界面下，按上下箭头键可以调节LCD背光亮度
自动关机	开机约30分钟后，仪表自动关机，以降低电池消耗
电池电压	当电池电压低于6.5V时，电池电压低图标显示，提醒给电池充电
充电器	9V DC充电器
充电接口	USB充电接口
工作温湿度	-10℃～40℃；80%Rh以下
存放温湿度	-10℃~50℃，≤95％RH, 无结露
接收机质量	接收机：370g(带电池)
耐压	电流钳：172g
耐压	AC2000V/rms(外壳前后两端之前)
适合安规	IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2

三、带电电缆识别仪厂家结构
带电电缆识别仪厂家结构

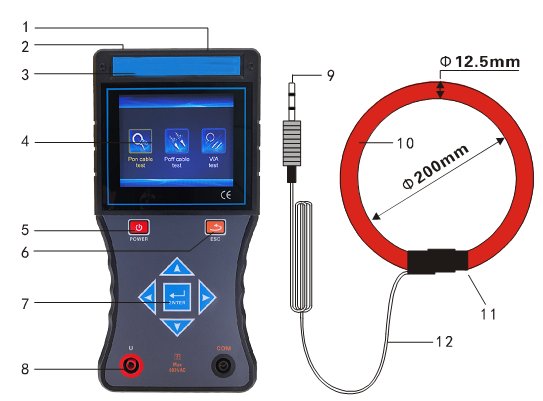

1、柔性电流钳接入端口 2、USB充电接口（8.4V充电器）
3、接收机型号贴位 4、接收机LCD屏幕
5、接收机POWER电源键 6、ESC返回键
7、ENTER确认键及箭头键 8、电压测试输入插孔
9、柔性电流钳输出端口 10、柔性电流钳
11、柔性电流钳按压锁扣 12、柔性电流钳输出引线

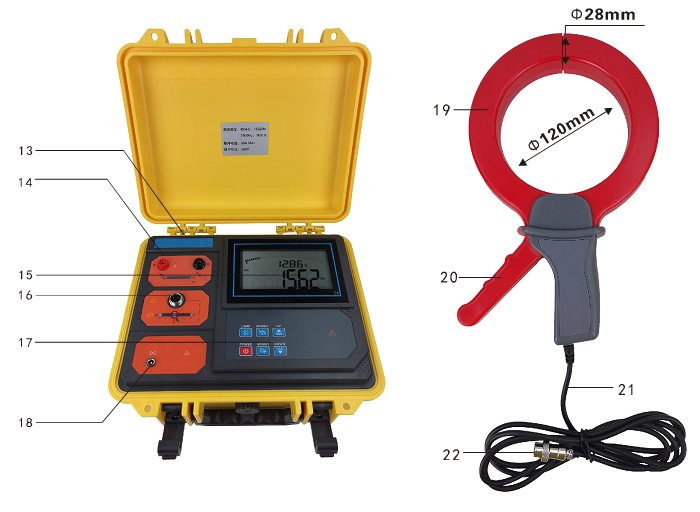

13、发射机型号贴位 14、停电识别时直连输出接口
15、发射机LCD 16、带电识别时耦合卡钳连接航空插座
17、发射机功能按键   18、发射机DC充电接口（12.6V充电器）
19、发射电流钳   20、发射电流钳扳机（控制电流钳张合）
21、发射电流钳输出引线   22、带电识别时耦合卡钳连接航空插头
