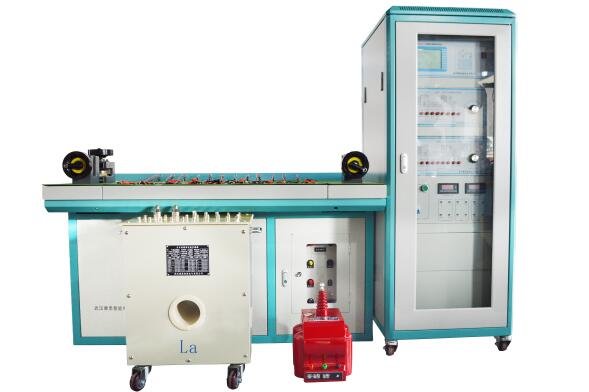

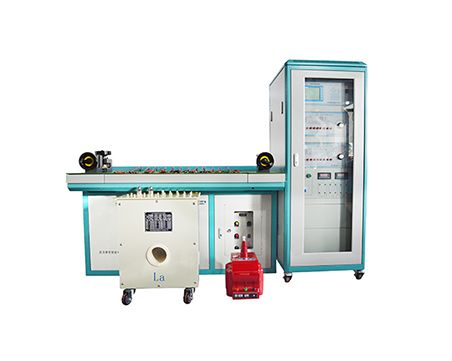

全自动互感器校验台厂家简介
武汉摩恩提供全自动互感器校验台厂家价格、全自动互感器校验台厂家报价，产品选型，技术支持，全自动互感器校验台是我公司为了适应现代互感器校验的快速、准确的特点而开发的新一代互感器检定装置。采用zui新的虚拟仪器的设计思想，用户只需通过鼠标和键盘操作计算机屏幕上的虚拟仪器界面，输入互感器类型、量程、准确度等级、容量、功率因数等参数，即可完成对电流互感器和电压互感器的全自动测试，及对测试结果进行分析、计算和数据库管理，并可按用户的需求打印各种记录和证书。此装置是电力系统和其它从事互感器检定单位的理想设备。
1．
全自动互感器校验台厂家主要特点
(1)该装置细调节采用了程控源技术，使测试点的定位更加快速、准确。
(2)该装置在多只电流互感器测量速度方面有了质的提高，在3-5分钟的
时间里可测量十二只任何变比的电流互感器。
(3) 该装置配置了1A、5A的标准电流互感器，电流负荷箱配置了1A、5A负载值2.5VA-80VA，电压负载箱配置了100V、100/1.732负载值从1.25VA-158.75VA基本上可满足用户的要求。负载箱在测量时可进行自动切换。
(4) 该装置可进行互感器的规程和非规程的测量，测量时用户可指定对任何百分点的测量
2．全自动互感器校验台厂家主要技术指标
2．1、装置使用的环境条件
温 度：5C~40C
相对湿度：<80%（25C）
海拨高度：<2500m
电源频率：50Hz 0.5Hz
电源电压：220V5V
2．2、极速互感器校验仪相关参数
1. 测量范围：
同相分量（%）：0.0001~200.0 分辨率：0.0001
正交分量（分）：0.001~999.9 分辨率：0.001
阻抗（）：0.0001~60.0 分辨率：0.0001
导纳（ms）：0.0001~60.0 分辨率：0.0001
2. 基本误差：
同相分量： X=（X×2%+Y×2%2个字）
正交分量： Y=（X×2%+Y×2%5个字）
“X”、“Y”——仪器的显示值
“5个字”——仪器的量化误差
百分表： 1级
3. 工作范围：
电流： （1%-149%）In （In=5A）
（5%-149%）In （In=1A）
4.工作负荷：
电流： To对Tx<0.12 cos=1
5. 极性错误指示
额定工作电流的5%以上，误差超过180%时，应有极性指示。
注意:如果大于额定工作电流的10%以上,仍未出现应有的极性指示,说明软件有故障,请不要再增加电流,以免烧坏仪器.
6. 变比错误指示
额定工作电流的5%以上，误差超过30%而小于180%时，应有变比错误指示。
7. 绝缘和耐压试验及说明：
端子Tx和（）端子相通
K和D端子均与（）端子不通
电源插座对外壳能承受1.5KV，1min耐压
8. 外型尺寸：（L 445×W 330×H 140）mm3
9. 重量：10kg
3．全自动互感器校验台厂家常见故障及及处理
本装置经过严格的测试，但现场实验可能出现一些问题。现在举例说明及其处理方法。
1．开机时先开校验仪的电源，这样可以使系统完全初始化。
2．校验仪处于主界面复位是有效的，它可使系统重新初始化，在测量界面按复位键系统将退出测量界面，并同时调压器回零。该功能可避免测量互感器时发生意外。若想取消测量请按退出键。
3．自动或全程测量时出现‘外接线错误’、‘变比错误’、‘极性错误’的信息时，请检查接线是否错误。若接线正常检查台体测量对象‘PT、CT’是否正确。全部正确时再测试。
4．出现‘过流跳闸’的情况请检查是否台体外接线短路，若正确则选择较高的过流跳闸值。实验室zui好选择容量较大的空气开关（不小于30A），否则容易保护跳闸。平常不要使用50A的过流跳闸值，此时对人身及设备有较大危险。
5．做实验时出现异常情况请尽快按台体‘关’键，使台体保护，然后再按亮‘红灯’，此时台体的调压器会回零，过程中不响应‘开’键。
6．若做大变比的互感器实验，有可能出现台体升到zui高也不能升到额定电流或电压的120%，此时请选择容量较大的升流器或升压器，尽可能减小一次电流、一次电压的负荷。出现台体升到zui高也不能升到额定的120%时台体会自动回零，没有任何提示，请用户注意。
7. 若校验仪没与校验台联机的状况下，并且处于测量界面，请首先选择外接调压器方式。否则将不能退出测量界面。
8. 数据不能传输给计算机时请检查是否联机或串口设置是否正确。
9. 调压器打火：因长时间使用及调压器自身工艺问题，升压时可能会出现小的打火，一般不影响测量；如火花较大，需用细砂纸打磨打火处，然后用酒精擦干净即可，特殊情况下可将调压器绕线之间的绝缘材料适当锉平，效果更好。
10. 调压器上有一个回零行程开关，长期使用有可能出问题，如校验台开机时出现长时间的电机碰撞声，一般均是因为回零行程开关过于靠后或坏了，如坏了可更换一个同型号的。在停电状态下可通过调节行程开关以簧片弯曲度来调节校验台的零位点。
11.在做大电流试验时，计算机显示屏将出现晃动，这是因为受互感器磁场的干扰
不影响工作，不用担心。
12. 在测试阻抗时，如果出现误差请检查测试导线电阻是否为0.06，测试电路参
考图15-1。
13.当软件出现故障时，请不要自己解决，以免破坏数据。一般情况下，把软件安装
在另外的目录中就可以试验。（不要安装在原目录中）
4．全自动互感器校验台厂家检定及维护
1. 本装置中的校验仪在向上一级计量主管部门送检时操作步骤如下：
a.关掉电源（保证安全）。
b.将校验仪底板后的连接线（包括和与检定台和计算机的联线）全部去掉。
c.轻轻抽出校验仪，并带上校验仪的电源线。
2.在日常的维护过程中，您需要注意一下几个问题：
a.本装置中一部分为木质结构，在使用中不要在桌面上放有损桌面的东西。
b.在移动整个装置时，禁止拖推桌面，您如需要移动整个装置，请先将桌面取下后再移动整个装置。
c.试验过程中请对校验仪轻拉轻放，避免损坏校验仪和木质桌面。
d.请保持台体后部接线的整齐，避免台体因后部的接线凌乱而引起的短路或开路。
e.长时间不工作时请关闭电源。
f.禁止带电插拔数据电缆。连接数据电缆之前，请先关闭计算机电源以及测试仪器电源。
g.为了消除运行过程中的感应静电和人身设备安全，试验前，请先确保接地良好。
h.请不要在潮湿和电磁干扰强烈环境下工作。
i.如需要数据上网，请与公司联系。另外请提供一些基本资料。如操作系统，数据库格式、数据字段名称等等。
武汉摩恩提供全自动互感器校验台厂家价格、全自动互感器校验台厂家报价，产品选型，技术支持，全自动互感器校验台是我公司为了适应现代互感器校验的快速、准确的特点而开发的新一代互感器检定装置。采用zui新的虚拟仪器的设计思想，用户只需通过鼠标和键盘操作计算机屏幕上的虚拟仪器界面，输入互感器类型、量程、准确度等级、容量、功率因数等参数，即可完成对电流互感器和电压互感器的全自动测试，及对测试结果进行分析、计算和数据库管理，并可按用户的需求打印各种记录和证书。此装置是电力系统和其它从事互感器检定单位的理想设备。
