电缆寻迹故障定位仪厂家

来源：www.whmoen.com 更新时间：2019-12-03

电缆寻迹故障定位仪厂家简介

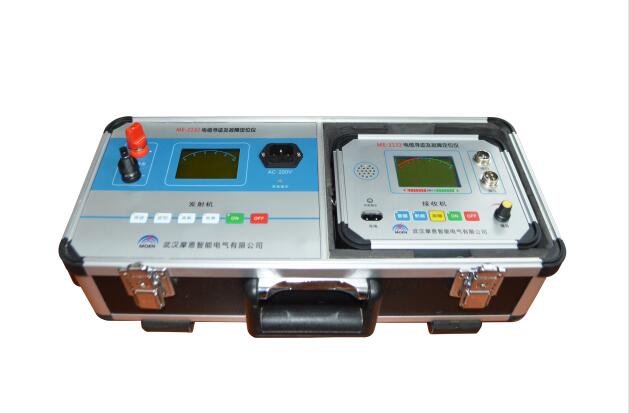

武汉摩恩提供电缆寻迹故障定位仪厂家价格、电缆寻迹故障定位仪厂家报价，产品选型，技术支持，电缆寻迹故障定位仪是由ME-2132路径仪、ME-2132定位仪、感应式探头、电位差式探测架等组成。本仪器是光缆、电缆故障定位测试的专用仪表，适用测试对象为具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆。其主要功能为对地绝缘不良点的定位测试，线缆路径的探测以及线缆埋深的测试。

一、电缆寻迹故障定位仪厂家电缆寻迹故障定位仪主要特点
1.接收灵敏度高
2.静态漂移低
3.定位精度高
4.抗干扰能力强
5.液晶屏显示信号及状态
6.内置锂电池供电，并配有充电器

二、电缆寻迹故障定位仪厂家主要技术参数
1.寻迹定位距离：市话电缆为3km，其它线缆可达20km
2.定位阻抗范围：0~5MΩ
3.定位精度：<±10cm
4.埋深探测：<3m
三、电缆寻迹故障定位仪厂家电缆寻迹故障定位仪仪器工作原理
（一）寻迹原理（zui大信号法）
我们知道，当交流电流在导体中流过时，将会在导体周围产生交变的磁场，并且该磁场的磁力线都是以该导体为同轴的。此时如果将一电磁线圈放入该磁场中，线圈的两端就会产生感应电压。移动感应线圈，当线圈的方向与磁力线方向相同时，线圈两端产生的感应电压将会zui大。也就是说，当线圈方向与导体方向垂直时，感应电压zui大；当线圈方向与导体方向平行时，感应电压zui小。由此我们就得到了“zui大信号法”来探寻埋地电缆的轨迹，利用接收线圈的45°法则可以测出地下线缆的埋深。
（二）定位原理
差分电位法

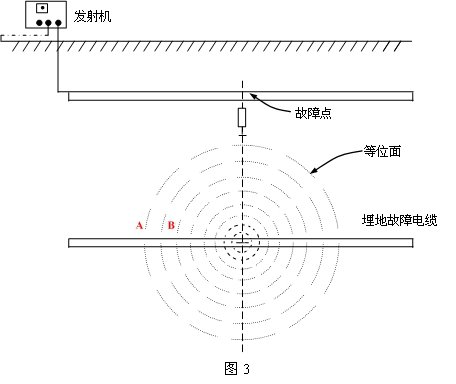

如果一埋地电缆发生接地故障，我们可以利用电位差法找出故障点。方法是在故障电缆的测试点与地之间加上测试电压，那么在电缆的入地点周围将会形成以入地点为同心的分布电场。该电场中半径相同的任意点之间不存在电位差，但半径不同的任意两点间却存在电位差（如图中A、B两点），而且当两点间距固定时，两点离中心越近电位差越强。
利用这一特点，我们就可以移动A、B两点逐渐向中心点逼近。当故障点恰好位于A、B两点中间时，电位差变为零。如果继续移动越过故障点时，电位差极性将会反相，如此来回移动就可准确判断出接地点。

四、电缆寻迹故障定位仪厂家仪器组成

（一）电缆寻迹故障定位仪厂家ME-2132路径仪

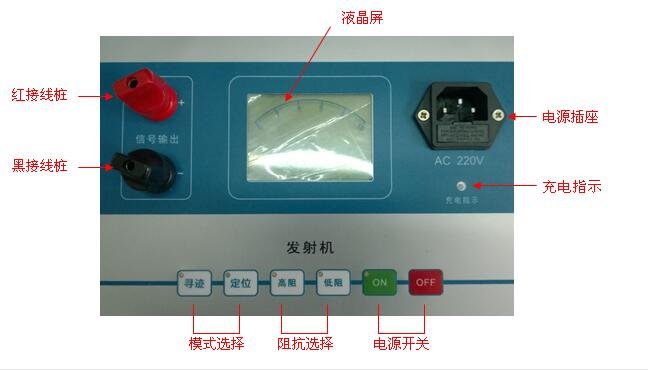

1、电缆寻迹故障定位仪厂家面板结构（如下图）

2、电缆寻迹故障定位仪厂家作用说明
a) 电源开关
按“ON”，电源指示灯亮，开机；按“OFF”，电源指示灯灭，关机；
b) 电源插座
外部220V交流电源输入；
c)充电指示
当电源插座接通220V电源时，对仪器充电，充电指示灯红灯亮表明正在充电，绿灯亮时表明已充满；
d) 信号输出：（红黑接线柱）
作为线缆探测，故障测试信号输出接线柱。红接线桩接被测线缆，黑接线桩接地。接地用地桩与地良好接触。
e) 模式选择
电缆路径寻迹或故障定位选择开关；当置于“寻迹”时，用来查找线缆路由，主要用于未开通使用的线缆上任意距离的探测。当置于“定位”时，用来查找线缆对地绝缘不良点的定位测试；
仪器开机时默认状态为定位状态，定位指示灯亮，这时可进行定位操作；在定位状态下若按“寻迹”键，则寻迹指示灯亮，仪器切换到寻迹状态下，这时只能进行路径操作；同样，在寻迹状态下若按“定位”键，则定位指示灯亮，仪器切换到定位状态下；
f) 模式选择
共分为2档，在使用中，根据被测线缆的长度选择输出，平常时用低阻，若阻抗较高时用高阻；仪器开机时默认状态为低阻，低阻指示灯亮，在低阻状态下若按“高阻”，则高阻指示灯亮；同样，高阻在在状态下若按“低阻”，则低阻指示灯亮；
（二）电缆寻迹故障定位仪厂家ME-2132定位仪

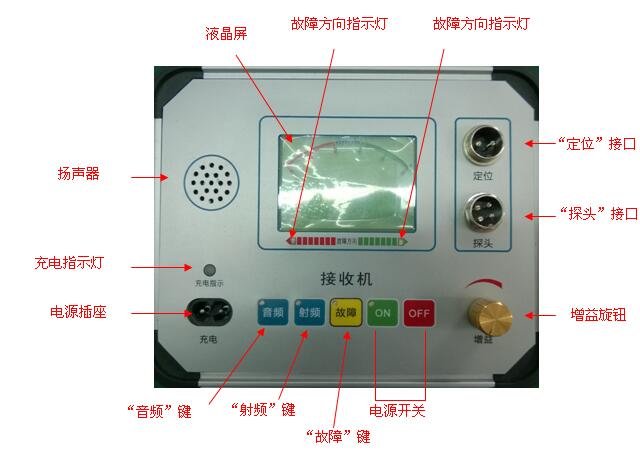

1、电缆寻迹故障定位仪厂家面板结构（如下图）

2、电缆寻迹故障定位仪厂家作用说明
a) 电源开关
按“ON”，电源指示灯亮，开机；按“OFF”，电源指示灯灭，关机；
b)“定位”插座
差分测试桩接口；
c)“探头”插座
路由探测棒和震动探测器接口；
d)电源插座
交流220V接口；
e)增益电位器
控制各种工作方式的声响强弱；
f)故障方向指示灯
在定位状态时，用于显示故障所在的方向，红灯亮表示故障在靠近红色的差分测试桩的一侧，绿灯亮表示故障在靠近绿色的差分测试桩的一侧；
g)扬声器
声音输出；
h)液晶屏
显示工作模式及接收到的信号强度大小；
i)“音频”键
当在射频模式时，按下进入音频模式，音频指示灯亮；
j) “射频”键
当在音频模式时，按下进入射频模式，射频指示灯亮；
k) “故障”键
当在射频模式时，按下进入故障定位，故障指示灯亮，用于探测线缆对地绝缘不良点的定位测试；
武汉摩恩提供电缆寻迹故障定位仪厂家价格、电缆寻迹故障定位仪厂家报价，产品选型，技术支持，电缆寻迹故障定位仪是由ME-2132路径仪、ME-2132定位仪、感应式探头、电位差式探测架等组成。本仪器是光缆、电缆故障定位测试的专用仪表，适用测试对象为具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆。其主要功能为对地绝缘不良点的定位测试，线缆路径的探测以及线缆埋深的测试。
