ME-2132电缆寻迹故障定位仪发射机面板结构

来源：武汉摩恩更新时间：2018-04-20

ME-2132电缆寻迹故障定位仪发射机面板结构

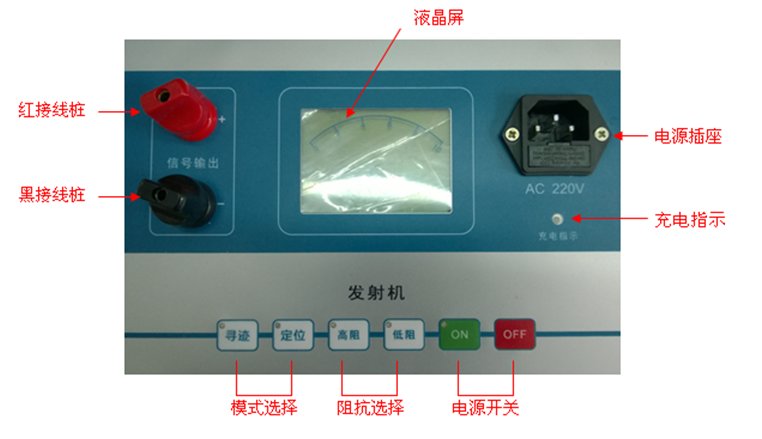

1、面板结构（如下图）

2、作用说明
a) 电源开关
按“ON”，电源指示灯亮，开机；按“OFF”，电源指示灯灭，关机；
b) 电源插座
外部220V交流电源输入；
c)充电指示
当电源插座接通220V电源时，对ME-2132电缆寻迹故障定位仪充电，充电指示灯红灯亮表明正在充电，绿灯亮时表明已充满；
d) 信号输出：（红黑接线柱）
作为线缆探测，故障测试信号输出接线柱。红接线桩接被测线缆，黑接线桩接地。接地用地桩与地良好接触。
e) 模式选择
电缆路径寻迹或故障定位选择开关；当置于“寻迹”时，用来查找线缆路由，主要用于未开通使用的线缆上任意距离的探测。当置于“定位”时，用来查找线缆对地绝缘不良点的定位测试；
ME-2132电缆寻迹故障定位仪开机时默认状态为定位状态，定位指示灯亮，这时可进行定位操作；在定位状态下若按“寻迹”键，则寻迹指示灯亮，ME-2132电缆寻迹故障定位仪切换到寻迹状态下，这时只能进行路径操作；同样，在寻迹状态下若按“定位”键，则定位指示灯亮，仪器切换到定位状态下；
f) 模式选择
共分为2档，在使用中，根据被测线缆的长度选择输出，平常时用低阻，若阻抗较高时用高阻；ME-2132电缆寻迹故障定位仪开机时默认状态为低阻，低阻指示灯亮，在低阻状态下若按“高阻”，则高阻指示灯亮；同样，高阻在在状态下若按“低阻”，则低阻指示灯亮；
