MOEORW-9415 配电网线路单相接地故障定位装置分段定位
近端验证成功后,再进行沿线实际定位。

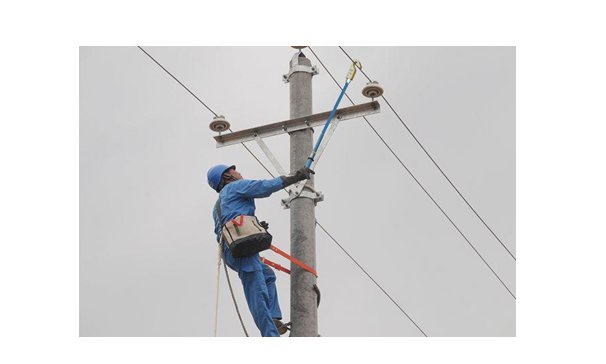

为快速逼近故障点,建议进行50%法或0.618黄金分割法分段。以50%法为例,首先选择在线路中点处登杆,用绝缘杆将传感器挂接在故障线路的故障相,挂接应尽量保持稳定,如图3-3-3所示:

图3-3-3 传感器登杆挂接


接收机在地面上接收数据,若波形和读数均稳定,电流值接近近端验证时的读数,说明故障点还在下游;若波形很小、电流值很低,说明已经越过故障点。
本次分段成功后,在故障点所在的段中继续50%分段。分段越来越短,故障点也逐步逼近,直至精确找到故障位置。
若线路存在分支,应重点在分支处测量,以判断故障发生在主干还是分支。若判断是分支故障,则继续在分支线路上分段定位。若分支线路的电缆发生故障,则应换用电缆故障测试仪进行测距和定点。
