电力电缆耐压试验方法

来源：www.whmoen.com    更新时间：2025-04-15

1.将与被测试电缆相连的电气设备全部断开。
2.用兆欧表测试电缆各相绝缘参数，测试合格方可进行超低频介损高压发生器试验。
3.整定试验电压值：Umax=3Uo，其中Uo为电缆的额定相电压值。
例1：某电缆参数：额定线电压为10kV、额定相电压Uo=6kV，所以试验电压整定值为：Umax=3Uo=18kV
各种型号橡塑绝缘电力电缆0.1Hz超低频介损高压发生器值整定值如表4。

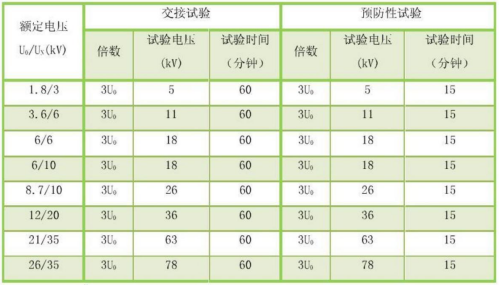

表4各种型号橡塑绝缘电力电缆0.1Hz超低频介损高压发生器和时间

注：UN为电缆额定电压，Uo为电缆相电压。
4.试验时间：交接试验时试验时间为60分钟，预防性试验时间为15分钟。
5.过流保护整定电流值：
超低频介损高压发生器试验品容性电流（或泄漏电流）的估算方法：
Io=2πfCU=2×3.14×0.1CU(mA)…………………(公式1)
其中：C为电缆对地电容量，单位为uF；U为试验电压有效值，单位为kV。
例2：某型号10kV(UN=10kV，Uo=8.7kV)电缆长4km，单相对地电容0.21uF/km，0.1Hz超低频试验电压为26kV（峰值），则泄漏电流近似为：
Io=2πfCU=2×3.14×0.1CU=0.628×0.21×4×26/2=9.69（mA）
过流保护整定电流值：
I=kIo…………………(公式2)
其中：k为过流保护可靠系数，显然k＞1
若k取1.5，则过流保护整定电流值可取：14.5mA
6.试验接线：用随机附带的专用连接将试验设备与试验电缆连接。仔细检查接线正确后合上电源，再次设定好试验频率，时间和电压以及高压侧的过流保护值、过压保护值，然后开始升压试验。升压过程应密切监视高压回路，监听试品电缆是否有异常响声。升至试验电压时，仪器开始自动记录试验时间、显示试验电压值
7.试验时间到后，仪器自动停机。若试验中无破坏性放电发生，则认为通过耐压试验。
8.在升压和耐压过程中，如发现输出波形异常畸变，而且电流异常增大，电压不稳，试品电缆发生异味、烟雾、异常响声或闪烙等现象，应立即停止升压，停机后查明原因。这些现象如果是试品电缆绝缘部分薄弱引起的，则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所污等原因所致，应将试品电缆清洁干燥处理后，再进行试验。
9.试验过程中，如果遇到非试品电缆绝缘缺陷使仪器出现过流保护，在查明原因后，应重新进行耐压试验。
