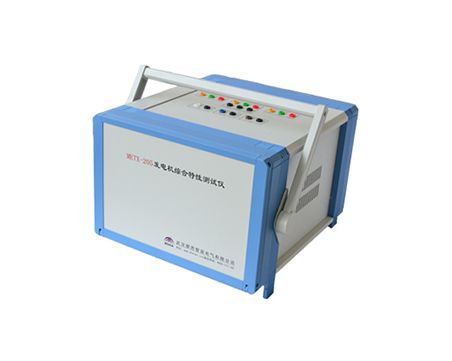

发电机综合特性测试仪测试准备

来源：www.whmoen.com    更新时间：2024-12-30

测试准备
信号接入是在仪器的盖板上。接线端子布局及定义如下图
①：发电机定子电压接入端子。
②：发电机定子电流和主励磁机定子电流复用端子。该信号通过随机提供的钳式电流传感器接入，不能将定子二次电流直接接入。
③：主励磁机定子电压接入端子。
④：发电机转子电压接入端子。
⑤：发电机转子电流接入端子。该信号是通过分流器接入的直流75mV信号。

⑥：主励磁机转子电流接入端子。该信号是通过分流器接入的直流75mV信号。
对于Uf、If、Ilf三个信号一定要注意正负方向。不用的直流参数通道用短路线短接。
用钳式电流传感器卡在发电机（或主励磁机）定子的二次电流接线上，按照不同相Ia、Ib 、Ic将钳子的引线分别接在Ia、Ib、Ic信号接口上。
仪器后面板上的接地端子通过连线接入系统地。
