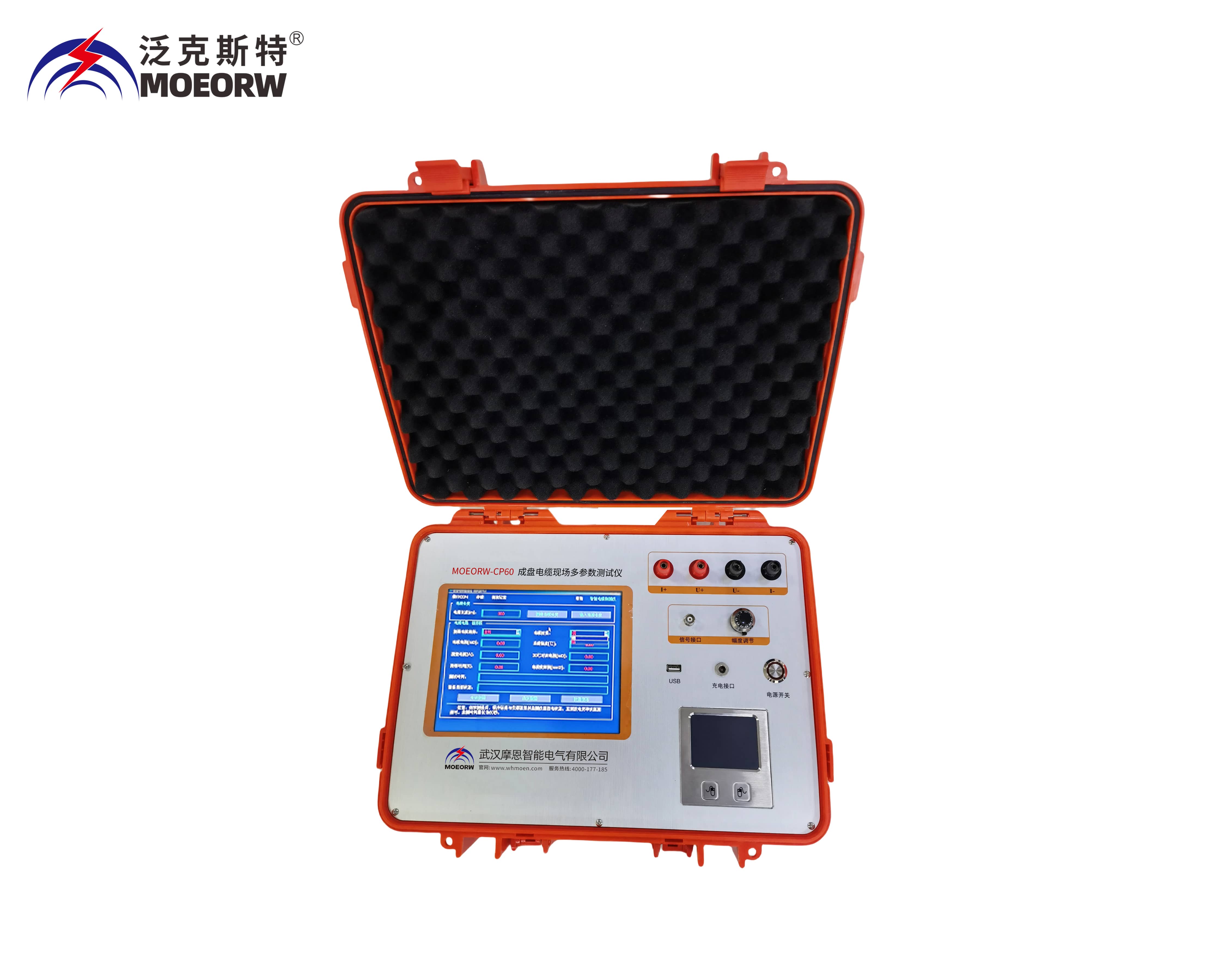

成盘电缆现场多参数测试仪适应用户

来源：www.whmoen.com    更新时间：2024-12-09

一、主要技术指标
1.1 电缆长度及故障测试部分
1、单端测距：大于120km
2、采样频率:160 MHz、80MHz、40MHz、20MHz、10MHz、5MHz、2.5MHz
3、脉冲幅度：在50Ω时不小于120V。
4、脉冲宽度：0.2us和2us两种。
5、主机单端测试盲区小于2米，两端测试无盲区。
6、主机测量长度误差:1‰～2‰
7、读数分辨率：V/2f V电波在电缆中的传播速度（m/us）f采样频率（MHz）比如油浸纸电缆的传播速度为V=160m/us，用f=160MHz采样,则读数分辩率为160/(2*160)=0.5m。
7、具有独创的任意三波对比功能。
8、仪器预置5种电缆介质的电波传播速度：油浸纸：160m/us,交联：172m/us，聚氯乙烯：184m/us，不滴流：160m/us,同轴电缆：196m/us，以及自选介质。
9、自动分析功能：可对低压脉冲、高压脉冲测试波形进行自动分析，测试故障时能够自动识别故障点是否击穿。
10、采样方式:正常触发方式、全自动触发方式，电流取样。

2.2 电缆直流电阻测量部分
1、测量范围：1m～2k ；
2、输出电流：0～10A，自动或者手动选择电流；
3、测量精度：0.2%±2字
4、最高分辨度：0.1
5、自动换算至标准温度（20℃）下的阻值。

3.3 其它测量功能部分
1、截面积测量范围：4mm2 ～ 2500mm2
2、截面积测量精度：±2%
3、温度测量范围：-45℃～90℃
4、温度测量精度：±0.5℃
5、测量持续时间：0～600S

4.4 其它通用技术参数
1、电源：AC220V  50Hz，内置可充电电池供电
2、充电时间：满充1～2小时
3、续航时间：连续工作8小时
4、显示：大屏幕彩色液晶（日光屏）显示，WINDOWS操作界面。
5、数据接口：USB
6、按键：全金属按键、鼠标
7、存储容量：32G
8、外形尺寸：400mm×180mm×330mm
9、重量：5kg
10、工作温度：-10∽50℃
11、环境湿度：≤90%RH，无结露

二、适应用户
本仪器可以广泛用于各级电力公司、轨道交通、有色冶金、石油石化、煤炭钢铁等厂矿企业的物资抽检与电缆管理的工作当中，也可用于电缆生产企业的日常检测工作，还可以用于大专院校与研究院所的科研工作当中，具有广阔的市场应用前景。
