路灯电缆故障测试仪仪器结构

来源：www.whmoen.com 更新时间：2020-09-25

路灯电缆故障测试仪

仪器结构
路灯电缆故障测试仪包括故障定点接收机、路径查找接收机、信号发生器、A字架、路径探头、充电器等。

路灯电缆故障测试仪故障定点接收机
1、液晶显示屏：显示测量信号波形；增益大小；电池电量等信息。
2、复归键：重新测量。
3、功能键：此仪器上没有使用。
4、增益+：用来增大输入信号增益。
5、增益-：用来减小输入信号增益。
6、背光：用来打开或关闭液晶屏幕背光源。
7、电源开关：需按一秒钟以上才能打开或关闭仪器电源。
8、充电插孔：对内置锂电池充电。
9、A字架输入：用来输入跨步电压信号。

路灯电缆故障测试仪路径查找接收机

1. 信号输入插头：接路径传感器，用来输入信号。
2. 充电插孔：接充电器，用来给仪器内置锂电池组充电。
3. 液晶屏幕：显示各种信息，显示的内容在以后章节中有详细介绍。
4. 按键：
开关：用来打开或关闭仪器电源。
背光：背光按键，用来打开或关闭液晶屏幕背光源，当环境很暗，无法看清液晶内容时，打开背光。
功能：此机型没有使用。
复位：重新刷新内存。
增益减小：用来调节信号，减小增益，便于探测。调节时，液晶右边的增益数值随之变化，变化范围为0-20。
增益增加：用来调节信号，放大增益，便于探测。调节时，液晶右边的增益数值会随之变化，变化范围为0-20。

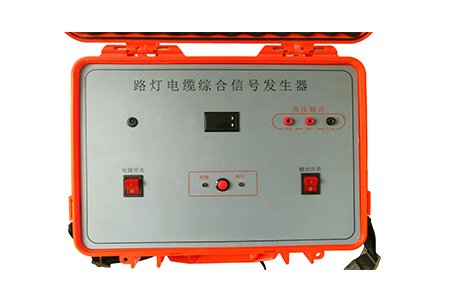

路灯电缆故障测试仪信号发生器
1.高压输出（查障）：用于查障工作模式的信号输出。此时工作在大电流输出模式。
2.高压输出（路径）：用于路径工作模式的信号输出。工作在限流输出模式。内置限流电阻，当外部接地电阻很小时，保证仪器工作在正常工作状态。
3.高压输出（共用地）：用于查障及路径工作模式的接地。
4.电源开关：用来开关工作电源。
5.输出开关：用于开关高压输出电压。
6.红色按钮：用于查障及路径模式的切换。
7.查障指示灯：指示灯亮时说明仪器工作在查障模式。
8.路径指示灯：指示灯亮时说明仪器工作在查障模式。
9.电压电流表：显示输出电压与泄露电流值。
10.充电接口：接入充电器给仪器内部电池充电。
