电缆故障定点仪

概述

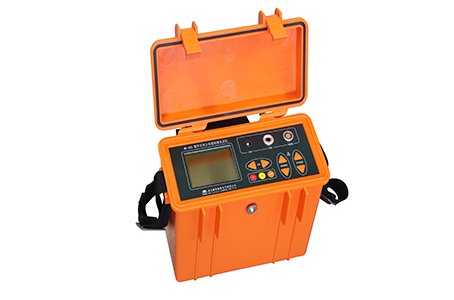

ME-920数字式电力电缆故障定点仪，配合高压信号发生器使用，提供先进的声磁波形显示的声磁同步法，对故障点进行精确定点。

电缆故障定点仪性能特点
1、声磁同步接收，抗干扰能力强。
2、声磁信号波形显示，信号和噪声易于区分。
3、光标测量声磁延时，精确判断故障点的远近。
4、可根据磁场波形的初始极性，在定点的同时进行路径探测。
5、高性能抗噪耳机监听。
6、大屏幕液晶显示，界面友好、简单易用。
7、内置大容量锂离子电池供电，配快速充电器。
8、电源管理：根据不同功能开启不同的电源通路，尽量减小功耗；若15分钟没有任何操作，仪器将自动关机；电池欠压时也将自动关机，以保护电池。
9、高防护等级，小巧便携。

电缆故障定点仪技术指标
1、声磁同步定点功能：
（1）声音信号通频带：中心频率400Hz，带宽200Hz。
（2）信号增益：80dB。
（3）定点精度：0.1m。
2、电源：
（1）电池：内置锂离子电池组，标称电压7.4V，容量3000mAH。
（2）功耗：300mA，可连续使用时间>9小时；
（3）充电器：输入AC220V±10%，50Hz；标称输出8.4V，DC1A。
（4）充电时间：<4小时。
3、显示方式： 320×240点阵大屏幕液晶。
4、体积：270mm×150mm×210mm。
5、质量：1.5kg。
6、使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m。
