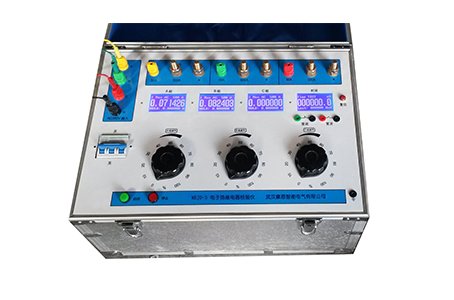

电子热继电器校验仪

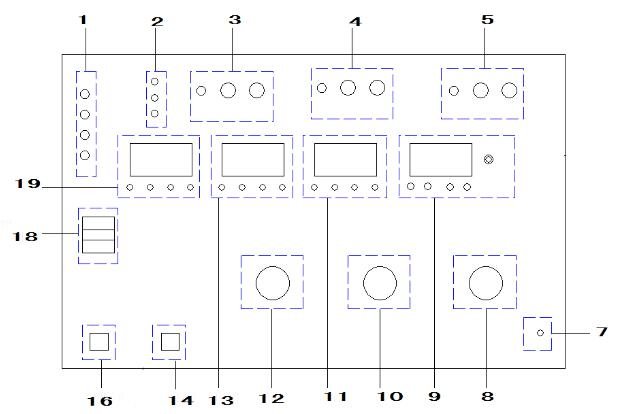

电子热继电器校验仪面板

1、电源输入；    AC 380V    (三相四线，也可单相输入但电流输出无角度）
2、隔离工作电源输出         AC 220V、  380V
3、A相输出端子             AC 0～50A、0～500A
4、B相输出端子             AC 0～50A、0～500A
5、C相输出端子             AC 0～50A、0～500A
6、
7、接地接点                 机箱接地
8、C相输出细调旋钮         平滑无级调整
9、时间测量          (高精度数字秒表    0-9999.9999s±0.0001s）
10、B相输出细调旋钮        平滑无级调整
11、C相输出显示            5位半数字电压电流表
12、A相输出细调旋钮        平滑无级调整
13、B相输出显示            5位半数字电压电流表
14、输出停止按钮
15、-
16、输出启动按钮
17、-
18、电源开关
19、B相输出显示            5位半数字电压电流表
