变压器变比组别测试仪面板及接线端子介绍

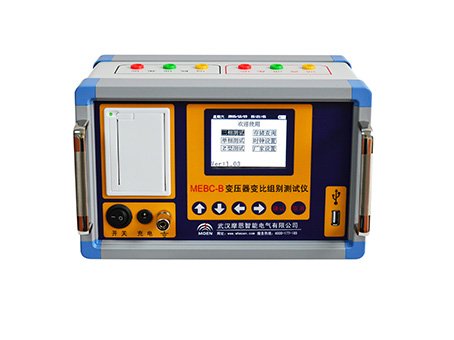

   图一

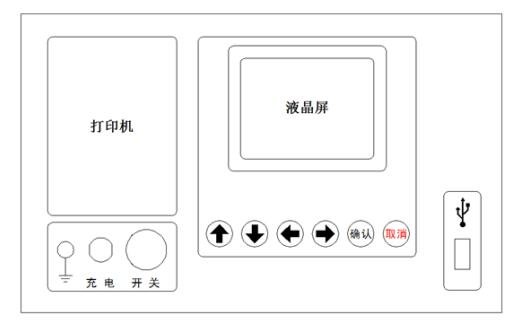

   图二

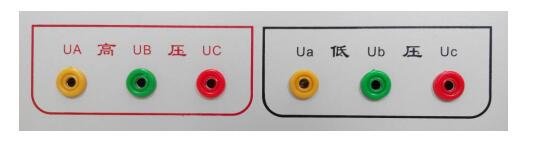

1 高压测试端：黄、绿、红3色接线座，分别对应A、B、C三相，和红色测试线带弹棒侧对应连接，测试线另一端有黄、绿、红3色测试钳，对应接被测变压器高压侧的A、B、C三相。
2 低压测试端：黄、绿、红3色接线座，分别对应a、b、c三相，和黑色测试线带弹棒侧对应连接，测试线另一端有黄、绿、红3色测试钳，对应接被测变压器低压侧的a、b、c三相。
3 显示屏：320×240点阵液晶，带LED背光，显示操作菜单和测试结果。
4 按键：操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“←→”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。
5 优盘接口：外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的U盘。在存储过程中，严禁拨出优盘。
6 打印机：打印测试结果。
7 接地端子：仪器必须可靠接地。现场接地点可能有油漆或锈蚀，必须清除干净。
8 电源开关：整机电源开关。
9 充电：变压器变比组别测试仪充电口，请使用仪器配套充电器。
