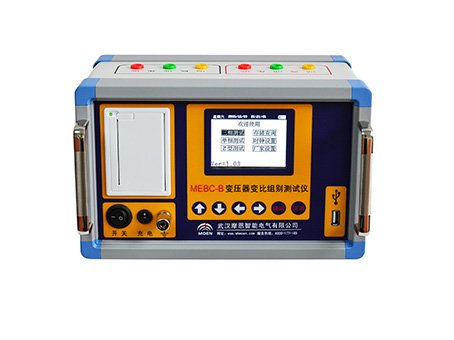

变压器变比组别测试仪

简介：
在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前以及根据国网的预防性试验规程，要求对运行的变压器定期进行匝数比或电压比测试。传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试结果只为一相变比的值。本变压器变比组别测试仪克服了传统变比电桥测试的缺点，屏幕采用了大屏幕高分辨率液晶显示屏，供电采用锂电供电，方便现场使用，具有中文菜单提示功能，操作简便直观，一次完成三相变比测试，测试速度快，准确度高。

变压器变比组别测试仪性能特点
2.1 交直流两用：锂电池供电或者220V交流充电器供电自适应。
2.2 一次充电，可连续测量50台变压器变比组别。
2.3 智能充电管理，剩余电量显示，低电量报警，背光自动调节，节省电量。
2.4 全三相正弦逆变电源输出，输出电压自动调节，具有软启、软停功能，因此测试速度快、精度高。
2.5 三相变压器、单相变压器、PT、Z型变压器变比、组别、极性测试功能。
2.6 单相测试时具有角差测试功能。
2.7 分接档位zui高可测试到197档。
2.8 测试量程宽，zui高可达5000。
2.9 高低压反接保护功能。
2.10 输出短路保护功能。
2.11不掉电时钟和日期显示；数据存储方式分为本机存储和优盘存储，其中本机存储可存储测试数据100条；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。
2.12 热敏打印机打印功能，快速、无声。
2.13 体积小、重量轻，方便携带使用。

变压器变比组别测试仪技术指标
3.1 量程：0.9～5000
3.2 准确度：±(读数×0.1%+2字)(小于等于500)
±(读数×0.2%+2字)(大于500小于等于3000)
±(读数×0.3%+2字)(大于3000)
3.3 分辨率：0.9～9.9999（0.0001） 100～999.99（0.01）
10～99.999（0.001） 1000及以上（0.1）
3.4 工作电源：内置电池或外置充电器，充电器使用条件，输入100-240VAC, 50/60Hz
3.5 充电时间：约3小时
3.6 仪器重量：4Kg
3.7 仪器体积：252mm(长)×162mm(宽)×132mm(高)
3.8 使用温度：-10℃～50℃
3.9 相对湿度：＜90%，不结露
