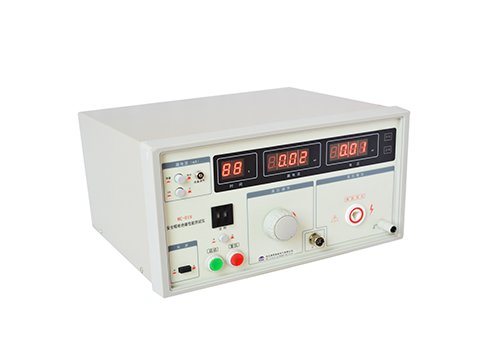

安全帽电绝缘性能测试仪功能介绍

来源：www.whmoen.com    更新时间：2020-08-27

安全帽电绝缘性能测试仪面板控制件作用

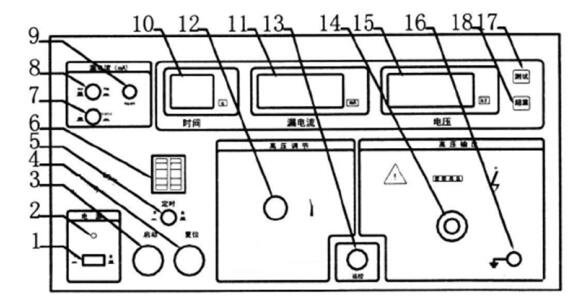

面板外形图：

安全帽电绝缘性能测试仪面板控制件作用：
(1)电源开关：按下接通电源。
(2)电源指示灯：接通电源，灯亮。
(3)启动按钮：按下此钮，测试灯亮，此时仪器高压部分工作。
(4)复位按钮：按下此钮，测试灯灭，此时无高压输出。
(5)定时开关：按下为定时开，99s 内任意调节。弹出为定时关，时间继电器不工作，工作方式为手动。
(6)拨码盘：从 00-99 可任意设定定时值。
(7)漏电流选择档：(0～2) mA、20mA、lOOmA。
(8)漏电流预置开关：按下预置开关，可设定漏电流报警值。弹出则为测试状态，可通过漏电流显示表，监视到漏电流实际值。
(9)预置调节钮
ME2670A 型（数显）一一按下预置开关可连续设定(0.1～20) mA 报警值。

ME2672A 型（数显）一一按下预置开关可连续设定(0.1～20)mA，(0.1～100)mA 报警值。
(10)时间表：在定时状态下显示设定时间。
(11)漏电流指示表：结合漏电流预置调节钮，可观察到设定漏电流报警值，测量时可监视到漏电流的实际值。
(12)电压调节钮：调节输出电压的大小，逆时针转变小，顺时针转变大。
(13)遥控接头
(14)交流高压输出端子：输出交流电压。
(15)电压表头，显示输出高压值。
(16)接地端子：用于连接测试接地线。
(17)测试灯：该灯亮，表示高压启动，灯灭则高压断开。
(18)超漏灯：当检测耐压时，超出所设定的漏电流报警值，输出电压自动断开，蜂鸣器发出响声、超漏灯亮。
