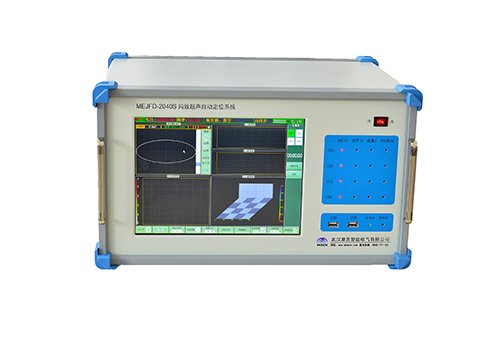

数字型局部放电测试仪

简介：
MOEORW-2040 数字型局部放电测试仪（以下简称为局放仪）采用全新技术实现的新一代高性能数字化局放测量分析仪器。数字型局部放电测试仪为多信号通道、台式、TFT液晶显示，系统可靠，故障率低。除了可以用于高压电气设备的局部放电测量外，还拥有对故障设备故障点精准定位的功能，设备内嵌专家诊断系统，可对不同放电类型进行精确判别，同时也可用于大型电力变压器等高压电气设备的局部放电在线连续监测。真正实现了局放测量、定位、在线监测多功能合为一体。
本局放仪是测量、分析电力设备绝缘性能的专用仪器。本系统采用现代电子和计算机综合技术，实现信号放大（模拟、电子、数字）、滤波、数据采集、数据处理、图形显示、试验报告自动生成，从而完成局部放电的测量、定位及故障诊断。

数字型局部放电测试仪适用范围、检测方法、试验回路、技术性能参数等完全符合国际标准IEC270、国家标准GB7354-2003《局部放电测量》（Partial Discharge measurements）和《电力设备局部放电现场测量导则》DL 417-91标准要求。

数字型局部放电测试仪引用标准
1.IEC60270《局部放电测量》
2.GB1094《电力变压器》
3.IEC6067.11《干式变压器》
4.IEC60885-3《整根挤包电缆局放试验》
5.GB1094《电力变压器》
6.GB1207《电压互感器》
7.GB12706.4《电力电缆附件试验要求》
8.GB/T3048.12《电线电缆电性能试验方法局放试验》

9.GB/T16927《高电压试验技术》

10.GB/T7354《局部放电测量》
11.GB1208《电流互感器》
12.DL417《电力设备局部放电现场测量导则》

数字型局部放电测试仪技术参数

技术特性
通道数	独立4通道
采样速率	1M、5M、10M可选
采样精度	12bit
量程切换	-40dB，-20dB，0dB，20dB，40dB，60dB共6档
测量频带	3dB 带宽 10kHz～1MHz
数字滤波	10kHz～1MHz 任意选择
程控滤波器分段	低端频率：10kHz，20kHz，40kHz，80kHz 高端频率：100kHz，200kHz，300kHz，400kHz
本量程非线性误差	10%
测量范围	0.1pC~100,000pC
灵敏度	0.1pC
可测试品的电容量范围	6pF～250µF
试验电源频率范围	50～500Hz
显示
显示屏	12” TFT真彩色触摸液晶显示屏
分辨率	1024×768
接口
USB	3路，可外接鼠标键盘，以及外接移动存储设备
电源模式	AC 220V；频率50Hz；功率300W
电信号接口	4路BNC接口，用于信号输入
光信号接口	4路，用于信号输入
网口	1路
接地钮	外部接地
通用说明
CPU	主频1.60GHz
内存	2.0GB
硬盘	128GB固态硬盘
系统	Windows Xp
工作环境	环境温度：-10～45℃ 相对湿度：≤95%
尺寸	长×宽×高：474mm × 288mm × 370mm
重量	15.8kg

数字型局部放电测试仪后面板介绍

序号	名称	说明
1	电源	仪器工作电源
2	保险	同步电源输入保险（0.1A）
3	标准脉冲	输出标准方波电压
4	风扇	仪器设备内部散热
5	1～4通道光信号输入	局放光信号输入
6	1～4通道电信号输入	局放电信号输入
7	1～4通道直通信号输入	局放直通信号输入
8	接地端子	仪器接地
9	RS232接口	连接RS232串口设备
10	VGA接口	显示器接口，用于外接显示器
11	USB接口	连接外部USB设备
12	RJ45接口	网络接口
